Подшипник — одна из тех деталей, без которых не обходится ни одна вращающаяся машина. Колесо автомобиля, ротор электродвигателя, шпиндель станка, вал насоса, барабан стиральной машины — везде есть подшипник. Он делает одну простую вещь: позволяет одной детали вращаться относительно другой с минимальным трением. За этой простотой скрывается сложная инженерная конструкция, от правильного выбора которой зависит ресурс всего механизма. Широкий ассортимент промышленных подшипников ГОСТ с возможностью подбора по размеру и маркировке собран на podgroup.ru.
Как устроен подшипник

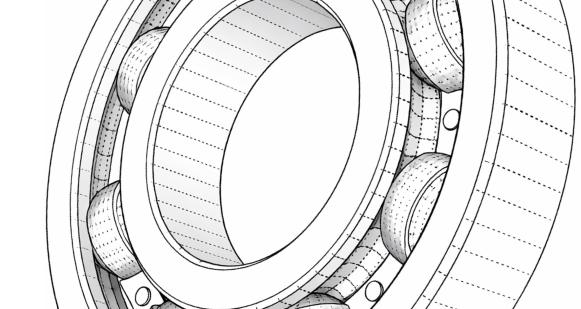

В базовом виде подшипник качения состоит из четырёх элементов. Внутреннее кольцо насаживается на вал и вращается вместе с ним. Наружное кольцо фиксируется в корпусе и остаётся неподвижным. Между кольцами расположены тела качения — шарики или ролики. Сепаратор удерживает тела качения на равном расстоянии друг от друга, не давая им соприкасаться.
При вращении вала тела качения перекатываются по дорожкам качения — специально обработанным поверхностям на внутренней стороне колец. Именно качение, а не скольжение, обеспечивает низкое трение и высокую долговечность. Это принципиальное отличие подшипника качения от подшипника скольжения, где детали скользят друг по другу с масляной прослойкой между ними.
Основные типы подшипников
Мировой рынок насчитывает сотни типов подшипников, но большинство практических задач решается несколькими ключевыми группами.
- Шариковые радиальные подшипники — самый распространённый тип в мире. Тела качения — шарики. Воспринимают преимущественно радиальные нагрузки (перпендикулярные оси вала), небольшие осевые нагрузки тоже выдерживают. Работают на высоких оборотах, почти бесшумны, неприхотливы. Применяются везде: от бытовой техники до промышленных станков.
- Шариковые радиально-упорные подшипники отличаются от радиальных углом контакта между шариком и кольцом. Это позволяет воспринимать значительные осевые нагрузки в одном или обоих направлениях. Применяются в шпинделях станков, угловых редукторах, колёсных ступицах автомобилей.
- Роликовые радиальные подшипники используют ролики вместо шариков. Площадь контакта ролика с дорожкой качения значительно больше, чем у шарика, — это означает большую грузоподъёмность при тех же габаритах. Применяются там, где нагрузки велики: в редукторах, тяжёлом промышленном оборудовании, железнодорожных буксах.
- Роликовые конические подшипники имеют конические ролики и конические дорожки качения. Одновременно воспринимают радиальные и осевые нагрузки. Широко применяются в автомобильных трансмиссиях, колёсных ступицах грузовых автомобилей, прокатных станах.
- Игольчатые подшипники — это роликовые подшипники с очень тонкими и длинными роликами, похожими на иглы. Их главное достоинство — компактность: при малой радиальной высоте они выдерживают значительные нагрузки. Применяются в механизмах с ограниченным пространством: коробках передач, поршневых двигателях, рулевых колонках.
- Сферические роликовые подшипники имеют бочкообразные ролики и сферическую дорожку качения на наружном кольце. Это позволяет им самоустанавливаться при перекосе вала — работать даже при несоосности посадочных мест. Незаменимы в тяжёлом оборудовании с длинными валами: конвейерах, дробилках, бумагоделательных машинах.
- Упорные подшипники воспринимают только осевые нагрузки — вдоль оси вала. Применяются в домкратах, поворотных механизмах, вертикальных валах насосов.
- Шарнирные подшипники — скользящие, а не качения. Внутреннее кольцо с выпуклой сферической поверхностью скользит внутри наружного кольца с соответствующей вогнутой поверхностью. Выдерживают перекосы и угловые смещения. Применяются в строительной технике, сельскохозяйственных машинах, рулевых тягах.
Маркировка подшипников: как читать обозначения
Маркировка подшипника — это его паспорт. Зная обозначение, можно определить тип, размеры и конструктивные особенности. Российские подшипники маркируются по ГОСТ, международные — по стандартам ISO.
В отечественной маркировке основные цифры обозначают тип и размеры. Например, подшипник 305: цифра 3 — тип (шариковый радиальный однорядный), 05 — условный диаметр отверстия (умножить на 5, получаем 25 мм). Наружный диаметр и ширина определяются по стандартным таблицам серий.
Дополнительные буквы и цифры в маркировке обозначают конструктивные особенности: наличие защитных шайб (Z — металлическая, RS — резиновый уплотнитель с одной стороны, 2RS — с двух сторон), класс точности, материал сепаратора, специальные исполнения. Сопоставление российской и международной маркировки ведётся по таблицам взаимозаменяемости — это важно при подборе иностранных аналогов.
Основные параметры при выборе подшипника
Выбор подшипника — инженерная задача, которая учитывает несколько ключевых параметров.
- Размеры — три основных: внутренний диаметр (d), наружный диаметр (D) и ширина (B или H для упорных). Это стандартизированные параметры, по которым ведётся подбор. Зная хотя бы два из трёх, можно определить нужный размерный ряд.
- Нагрузка — её направление и величина. Радиальная нагрузка действует перпендикулярно оси вала, осевая — вдоль оси. Комбинированная — сочетание обоих направлений. Для каждого типа нагрузки существуют подходящие типы подшипников.
- Частота вращения — у каждого подшипника есть предельная частота вращения, превышение которой приводит к перегреву и ускоренному износу. Шариковые подшипники в целом быстроходнее роликовых.
- Условия работы — температура, наличие влаги, агрессивных сред, вибрации, ударных нагрузок. Для работы в особых условиях существуют специальные исполнения: нержавеющие, высокотемпературные, с усиленными уплотнениями.
- Долговечность — расчётный ресурс подшипника в часах работы или миллионах оборотов. Определяется по формулам с учётом нагрузки и базовой динамической грузоподъёмности конкретной модели.
Таблица: типы подшипников и их применение
| Тип подшипника | Нагрузка | Типичное применение |
|---|---|---|
| Шариковый радиальный | Радиальная + небольшая осевая | Электродвигатели, насосы, бытовая техника |
| Шариковый радиально-упорный | Радиальная + значительная осевая | Шпиндели станков, ступицы |
| Роликовый радиальный | Большая радиальная | Редукторы, тяжёлое оборудование |
| Роликовый конический | Радиальная + осевая | Трансмиссии, прокатные станы |
| Игольчатый | Радиальная, малые габариты | КПП, поршневые двигатели |
| Сферический роликовый | Радиальная + осевая, перекосы | Конвейеры, дробилки, длинные валы |
| Шариковый упорный | Только осевая | Домкраты, поворотные механизмы |
| Шарнирный | Перекосы, угловые смещения | Строительная и сельхозтехника |
Смазка: то, от чего зависит ресурс
Правильная смазка — один из главных факторов долговечности подшипника. Она снижает трение между телами качения и кольцами, отводит тепло, защищает от коррозии и загрязнений.
Пластичная смазка (консистентная) используется в большинстве закрытых подшипников и в узлах, где смазку закладывают при монтаже и периодически пополняют. Тип и количество смазки — строго по рекомендации производителя: избыток смазки так же вреден, как и её недостаток.
Жидкое масло применяется в быстроходных узлах, где пластичная смазка не справляется с отводом тепла. Характерно для шпинделей прецизионных станков, авиационных двигателей.
Многие подшипники поставляются заполненными смазкой и с защитными шайбами или уплотнениями с обеих сторон — такие подшипники не требуют обслуживания в течение всего срока службы. Это удобно, но означает, что после выработки ресурса подшипник меняется целиком.
Монтаж и демонтаж: как не повредить подшипник
Неправильный монтаж — одна из главных причин преждевременного выхода подшипника из строя. Несколько принципов, которые нужно соблюдать.
Усилие при запрессовке должно передаваться через то кольцо, которое устанавливается с натягом — через внутреннее при посадке на вал, через наружное при посадке в корпус. Если нажать на противоположное кольцо, усилие пройдёт через тела качения и повредит дорожки.
Нагрев внутреннего кольца перед посадкой на вал — правильный метод для крупных подшипников. Нагретое кольцо расширяется и легко надевается на вал без ударных нагрузок. Температура нагрева — не более 80–90°C, иначе изменятся свойства стали.
Специализированные съёмники для демонтажа — обязательный инструмент. Попытка снять подшипник подручными средствами почти всегда заканчивается повреждением посадочного места или самого подшипника.
Признаки неисправного подшипника
Подшипник редко выходит из строя внезапно — обычно ухудшение его состояния можно заметить заблаговременно. Несколько характерных признаков, на которые стоит обращать внимание в процессе эксплуатации оборудования.
Посторонний шум — хруст, скрежет, периодический стук при вращении. Нормальный подшипник работает практически бесшумно или с лёгким равномерным шуршанием. Любой нетипичный звук — повод для диагностики.
Вибрация — её появление или усиление при неизменных условиях работы.
Нагрев — подшипниковый узел греется сильнее обычного. Норма зависит от условий работы, но температура выше 70–80°C для большинства применений является тревожным сигналом.
Люфт — заметный зазор при попытке покачать вал в радиальном направлении.
Своевременная замена изношенного подшипника обходится несопоставимо дешевле, чем ремонт оборудования после его разрушения.
Подшипник — деталь, которую не видно снаружи и о которой не думают, пока всё работает. Но именно она определяет, как долго и насколько надёжно будет работать любой механизм — от домашнего вентилятора до прокатного стана. Понимание типов, маркировки и принципов выбора позволяет решать эту задачу осознанно, а не по принципу «подойдёт то, что есть под рукой».
