Диван-еврокнижка своими руками: чертежи и схемы

Сборка дивана книжки своими руками

Чтобы разобраться, как лучше собрать диван еврокнижку, достаточно следовать инструкции, в которой рассмотрены пошаговые действия мастера.

Сборка только приобретенного дивана — занятие трудозатратное.

В нее включены такие операции, как:

подготовка шаблона деталей;
заготовка элементов корпуса и подлокотников;
изготовление корпуса спинки и сиденья;
крепление спинки к сиденью трансформационным механизмом;
крепление ножек;
изготовление подлокотников;
обшивка поролоном всех деталей;
сборка всех деталей.

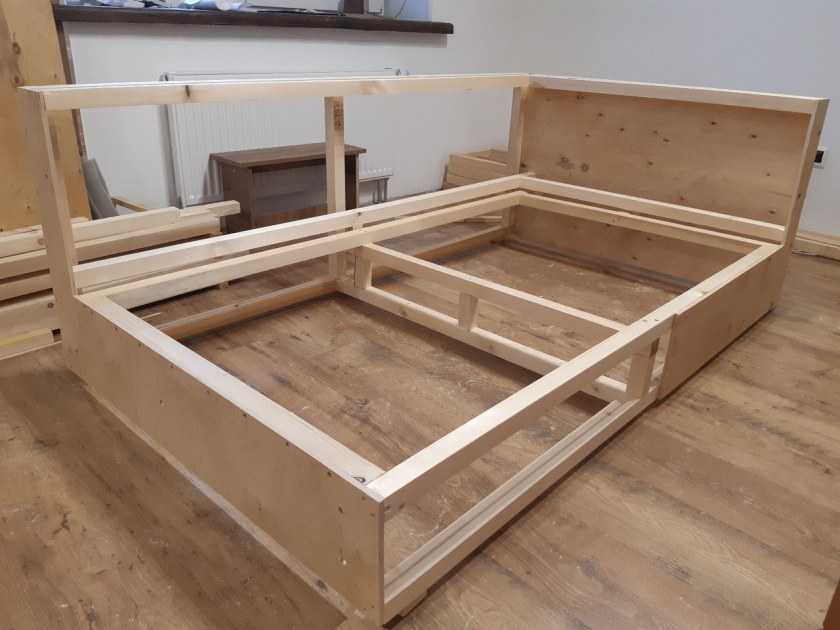

Создание каркаса и механизма дивана книжки

Изготовление дивана книжки начинается с ящика для белья. Для этого понадобится четыре заранее подготовленные доски. Еще две пойдет на усиление конструкции. Для придания ящику полноценного вида, ко дну нужно прибить ДВП, предварительно вырезанное по размерам контура конструкции.

Механизм может изготавливаться из разных материалов.

Сборка ножек, подлокотников, спинки и сидения

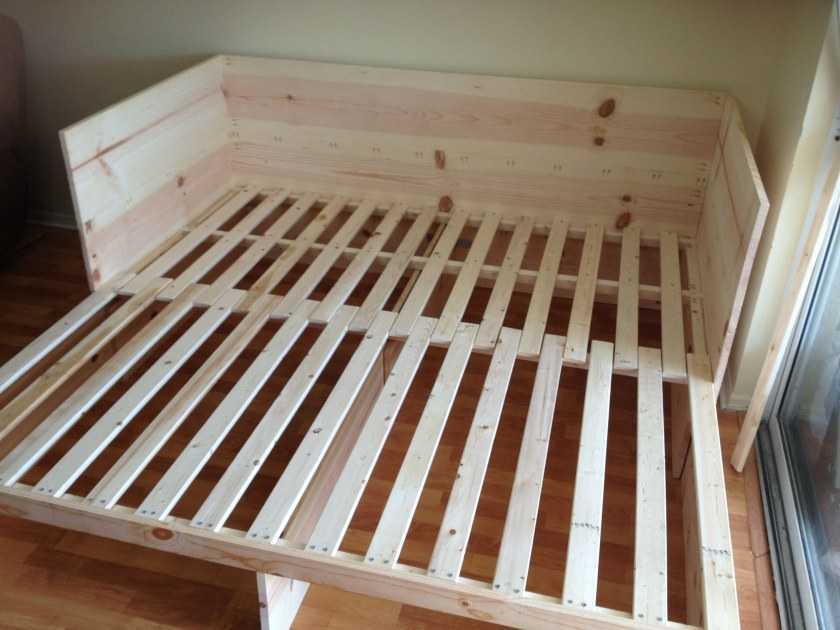

Следующим этапом является сборка спинки и сиденья. Их размеры подбираются в соответствии с пожеланиями будущего владельца мебели. После изготовления двух каркасов к ним прикрепляются деревянные ламели. Они будут выполнять роль конструкции, поддерживающей матрас.

Во время сборки не следует садиться или класть тяжёлые предметы на исходную конструкцию.

Для изготовления подлокотников выпиливается для них по две стенки на каждый элемент из ДВП. Под заготовку изготавливается каркас. Соединение элементов производится на болты. По краям детали, отнесенной к категории спинки, крепятся ножки.

Сбор всех частей дивана

В первую очередь нужно соединить каркас спинки и сиденья механизмом трансформации. Конструкция может быть усилена с помощью деревянных реек.

Обшивка дивана – сложная работа.

Следующим шагом будет обшивка каркаса поролоном. Чтобы он свободно на него лег, под механизм нужно вырезать кусочки материала. На край сиденья, сверху листа поролона следует приклеить его полосу толщиной 20 мм, чтобы у края получился мягкий валик. Сверху на конструкцию приклеивается еще один лист поролона толщиной 40 мм.

Его края загибаются под сиденье. По аналогичной схеме производится обработка спинки еврокнижки. После завершения операции нужно натянуть диванные чехлы. Для обшивки подлокотника следует подготовить поролоновый валик толщиной 40 мм.

Используйте инструкцию для сборки дивана.

Вырезая его форму, следует учесть, что вначале его ширина 150 мм, которая должна быть к середине уменьшена до 50 мм. Дополнительно сверху на подлокотник приклеивается полоска толщиной 20 мм, которая по краям загибается на валик из поролона.

Собрать диван можно используя чертежи и подсказки.

Со стороны подлокотника, на котором выступают болты, к его верхней части нужно приклеить поролон толщиной 20 мм. Все торчащие края подворачиваются, после чего подлокотник обтягивается тканью. Для декора сверху прибивается

Для раздвижных механизмов используется специальная фурнитура.

После приведения в соответствующих вид всех запчастей изделия, производится его сборка

Недостатки

Недостатков у еврокнижки немного, но они есть. К основным относят следующие:

Наличие стыка. По сравнению с традиционным вариантом, он не настолько заметен, потому что элементы достаточно плотно соединяются. Однако в некоторых случаях стык доставляет некоторое неудобство.
Расстояние до стены. Производители рекомендуют располагать изделие не вплотную к стене, в противном случае его будет невозможно разложить. Исключение составляют модели, в которых вместо спинки предлагаются подушки.
Порча полов. Ввиду того, что выдвижная часть будет постоянно менять положение, повышается риск повреждения напольного покрытия. Специалисты рекомендуют выбирать для ковролина ножки, а для ламината или паркета – колесики.

Еврокнижка своими руками

Дабы стать обладателем еврочуда, не обязательно его покупать. Еврокнижку собственноручно можно сделать дома. При проектировке дивана можно использовать стандартные размеры или придумать модель с размерами большими или меньшими.

Как сделать диван еврокнижка своими руками? Об этом написано достаточно много информации. Для наглядности, как сделать диван книжку, можно использовать чертеж дивана еврокнижка.

Чтобы сделать диван своими руками с желаемым размером спального места понадобятся:

Схема дивана

механизм для раскладывания дивана;
брусок (50 х 50мм.);
доски (150 х 50 мм.);
фанера (5 и 15 мм);
клей (столярный);
клей для поролона;
гвозди или шурупы;
обивочная ткань и ножки.

Конструкция дивана состоит из:

спинки;
сидения;
подлокотников.

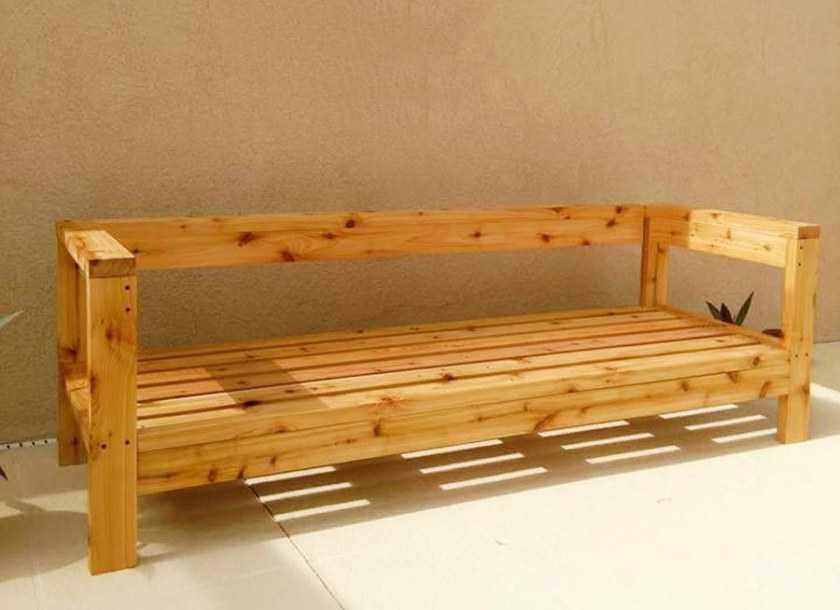

С самого начала делаем основание. Здесь нужна будет доска с размерами 150 х 50, концы которой скрепляем брусками. Доска для основания может иметь различную длину, так как размер спального места также может быть разным. Бруски крепятся и на углы основания, так конструкция будет более прочной.

В основание запиливаем рейки. На них будет крепиться сидение.

Сидение и спинка присоединяются аналогично основанию. Только материал (ДСП или ДВП) крепятся по обеим сторонам сверху и снизу.

В короба запиливаем бруски 50 х 50 на расстоянии 100 мм. Для того, чтобы диван можно было раскладывать, к его основанию прикрепляем неразборные петли. На завершающем этапе прикрепляются ножки.

Для дивана еврокнижки необходимо сделать два подлокотника, размеры которых должны укладываться в стандартные параметры, 900 х 200 х 550 мм. Их можно сделать из того же ДВП (ДСП). К ним прикрепляем при помощи шурупов брусья. Потом соединяем их со спинкой и основанием. Крепим гвоздями, для надежности промазываем крепление клеем. Так оно будет более надежным и долговечным. В конце работы обклеиваем их поролоном. К задней стенке крепим ватин.

Чтобы иметь возможность разложить диван, крепим к основанию и спинке раскладной механизм. Благодаря этому, диван будет легко складываться и раскладываться.

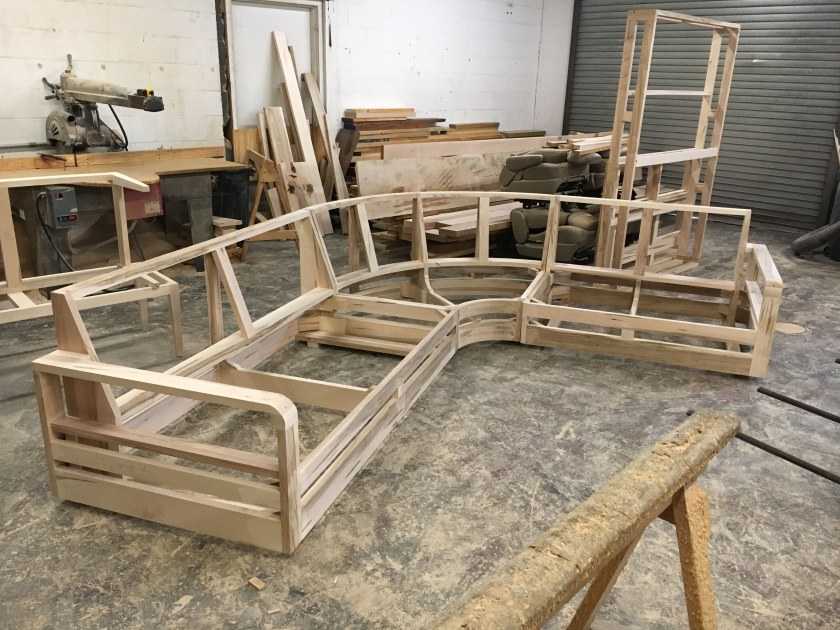

Угловой диван и нюансы его монтажа

Сборка углового дивана подразумевает соединение двух или трех частей, которые представляют собой сидения, спинки и выдвигающуюся часть. Любой специалист порекомендует собирать сначала большие элементы дивана, а затем уже мелкие.

Прежде всего необходимо ознакомиться с конструкцией такого дивана. Он может быть правосторонним и левосторонним, одна его часть длиннее другой, сам механизм раскладывания у разных моделей тоже отличается; от этих фактов и будет зависеть последовательность сборки.

Рама, подлокотники, сиденья и спинки – вот части углового дивана, соединение которых требует следующих шагов:

Сначала к базовой, угловой секциям и подлокотникам крепятся с помощью шурупов опоры. На выдвижную часть устанавливаются ролики. Все элементы должны быть строго зафиксированы.
При помощи винтов соединяются один из подлокотников с угловой секцией. Необходимо проверить устойчивость закрепленных элементов.
Осуществляется монтаж базовой секции и спинки, а ящик соединяется со вторым подлокотником, после чего собранная конструкция скрепляется с угловой секцией.
Устанавливается задняя стенка, фиксируется с подлокотниками. Вновь следует проверить устойчивость полученной конструкции.
Наконец, на установленные в базовой части направляющие крепится выкатывающийся механизм.

Существуют угловые диваны (Атланта) в комплекте со столиком, который крепится сбоку и выполняет функцию подлокотника. Сборка дивана Атланта осуществляется в такой последовательности: сначала снимаются транспортные крепежи и выдвигается выкатное сиденье, закрепленное специальным упором, шурупы выкручиваются отверткой.

Далее подлокотник выравнивается со спинкой дивана и закрепляется на два винта под шестигранник. Затем через металлический уголок короба оттоманки и его стенку на три винта закрепляется спинка. К оттоманке на два винта под шестигранник прикручивается барный стол, который одновременно служит вторым подлокотником. Таким образом собираются два модуля, впоследствии они стягиваются между собой крепежными элементами.

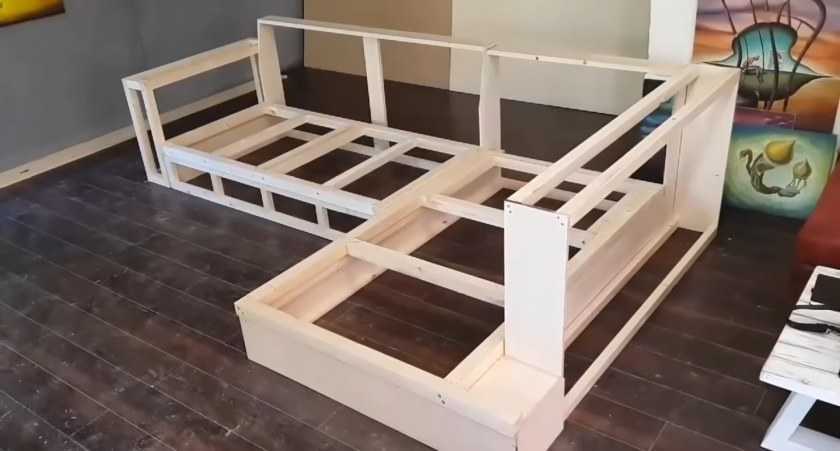

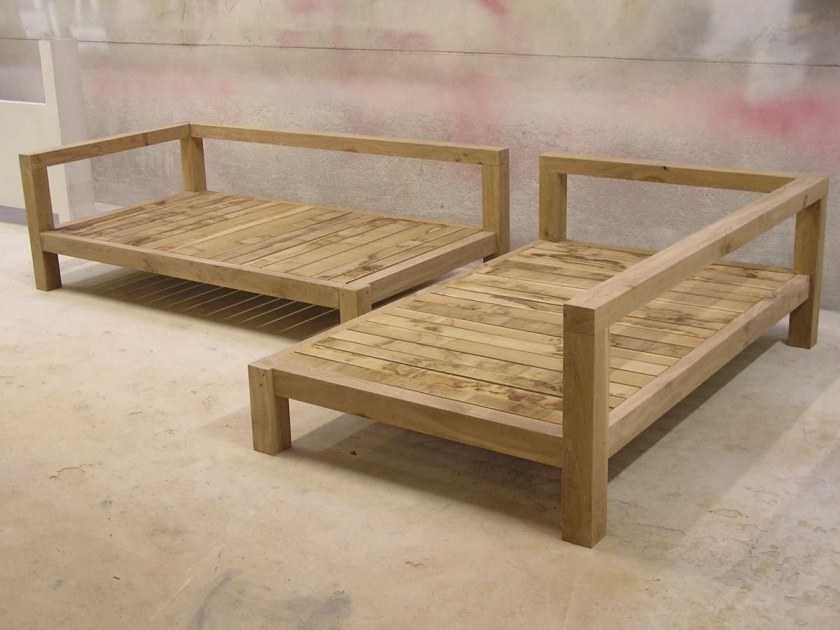

Изготовления углового дивана с выдвижным механизмом

Конструкция такого предмета мебели хоть и имеет внушительные габариты, отлично впишется в любой интерьер. Угловое расположение способствует экономии пространства. Создание самостоятельного проекта обладает массой преимуществ – возможность выбрать подходящий качественный материал для каркаса, размер конструкции.

Основу лучше сделать из дерева, подойдет брус хвойных пород, ДВП, ДСП, фанера. Для работы в домашних условиях потребуется большое пространство, набор необходимых инструментов (циркулярная пила, мебельный степлер, шуруповерт).

Начинать работу следует с подготовки чертежа. Изготовленные детали конструкции необходимо пронумеровать и разложить на полу. Сборку начинаем с самых больших деталей, постепенно добавляя. Крепить дерево лучше шурупами и клеем. Для фиксации механизма подъема необходимо просверлить отверстия в донной части и прикрутить ящики. Готовую конструкцию обклеивают поролоном, агротекстилем для утяжки и обивкой.

Подлокотники

Проще всего изготавливаются подлокотники прямоугольной формы, их можно сделать достаточно широкими. Подлокотники полностью симметричны и различаются только направлением болта для сборки элементов. Последовательность работ:

Сборка каркаса из 4 полос фанеры (верх, низ, передняя, задняя стенки) и 7 вертикальных брусьев, 7-й брус устанавливается ближе к задней стенке каркаса, в нем высверливается отверстие под болт. Болт сразу устанавливается на место и фиксируется со стороны шляпки.
Оклейка каркаса поролоном (припуск по краям по 0,5 см).
Обтяжка тканью (припуск минимум по 5 см, для модели с утяжками больше).
Изготовление, оклейка поролоном, обтяжка боковин из ДВП (во внутренней боковине сразу высверливается отверстие под болт).
Установка боковин в корпус, фиксация саморезами по углам.

https://youtube.com/watch?v=47aIrNc1A4I

Процесс сборки

Многие люди при покупке мебели не хотят забирать ее с выставочного стенда, а отдают предпочтение новой со склада. В такой ситуации мебель может прибыть полностью разобранной, и ее потребуется собирать своими силами. Для того чтобы сэкономить, покупатели могут отказаться от предоставляемых услуг сборщиками мебели и осуществить сборку своими руками.

Отдельные модели собрать пара пустяков, с «книжкой» это будет немного затруднительнее. Однако при наличии практического руководства и этот процесс не вызовет дополнительных осложнений. Давайте и рассмотрим, как собрать «книжку» одного из производителей.

Необходимо помнить, что конструкции различных изготовителей в сборке могут незначительно различаться, но не касаясь частностей, механизмы все равно одного порядка.

1-й Шаг. В первую очередь необходимо распаковать все компоненты мебели из упаковок

Выполнять это следует осторожно, чтобы не повредить материалы, из которых изготовлена мебель. При распаковывании составных частей необходимо обследовать каждый из них на присутствие повреждений и проконтролировать комплектность соответственно инструкции

2-й Шаг. Сборочные работы необходимо начинать с коробки с трансформирующим механизмом. Следует удалить удерживающие хомуты с металлических деталей. Затем необходимо, применяя болты, шайбочки и гайки инсталлировать поперечины на стойках трансформирующим механизма.

3-й Шаг. Сами механизмы, поднимающие спинку дивана, следует зафиксировать на внутренней части боковых стоек. Платформа механизма должна располагаться сверху. Фиксация осуществляется посредством болтов с использованием шайб и гаек.

4-й Шаг. Затем на платформах механизма необходимо монтировать опоры дивана. В первую очередь монтируется та, которая будет исполнять функцию сиденья.

5-й Шаг. Потом на вторую платформу механизма необходимо инсталлировать вторую опору.

6-й Шаг. После того как опоры и механизмы были собраны, следует удостовериться, что мебель раскладывается и складывается в соответствии с нормой.

7-й Шаг. Вслед за этим необходимо расстелить диван и расположить на нем матрац, исполняющий роль подушек для сидения и места для сна.

8-й Шаг. Теперь на противоположной стороне опорной конструкции требуется закрепить матрац посредством специально предусмотренных стопоров, фиксируя их на остове.

9-й Шаг. Осталось только надеть чехол, присутствующий в комплекте, закрепить его на опорах специализированными лентами – сборка завершена.

Надо сказать, что в наше время собрать диван в достаточной степени легко даже своими силами. А вот прежние диваны из СССР были довольно громоздкими и тяжеловесными, собирать их было крайне трудно именно вследствие внушительной массы компонентов.

Второй мастер-класс по изготовлению дивана-книжки можно найти в видео ниже.

Диван еврокнижка самостоятельно: пошаговая инструкция

Чтобы правильно собрать диван еврокнижку, необходимо придерживаться следующей инструкции:

Основание. Начинать сборку еврокнижки нужно с основания. Для этого понадобятся брусья сечением 15х5. Чаще всего размер рамы выбирают 80х200 см. Брусья соединяются друг с другом на саморезах. По углам для лучшей надежности дополнительно крепятся доски.
В качестве днища рамы обычно применяют лист ДСП. Чтобы его закрепить, в основании нужно запилить рейки, а сверху них зафиксировать ДСП.
Кресло и спинка. Эти элементы также изготавливаются из брусьев сечением 15х5 см. Способ изготовления точно тот же, как и рама кровати, размеры – 80х200 см. Для этих частей листы ДСП нужно закрепить с обеих сторон.
В собранное основание запиливаются брусья 7х7 см, которые располагают с шагом 9-12 см. После фиксируются листы ДСП и крепятся ножки.
Когда конструкция находится в собранном состоянии и спинка расположена вертикально, ее мягкая часть обращена лицом наружу. Потому нужно дополнительно использовать пенополиуретановые подушки, обвернутые в какой-то материал, так можно придать большую мягкость.
Боковые части. Для этих элементов применяют деревянный короб либо изготавливают его из ДВП.
Механизм складывания. Чтобы кровать складывалась и раскладывалась, применяют петли, их закрепляют к спинке и непосредственно к кровати. Чтобы участок фиксации петель на спинке кровати был более прочным можно вместо брусьев выбрать доску размером 15х5 см, развернутую ребром.
Когда все элементы кровати подготовлены и собраны, крепят пенополиуретан (при помощи специального клеевого состава), затем укладывают ватин или синтепон. Готовую еврокнижку оббивают тканью при помощи мебельного степлера.

Рекомендации специалистов:

Брусья между двумя фанерными листами можно посадить на клей и с обеих сторон закрепить строительным степлером.
Вместо ДСП часто выбирают цельные фанерные листы толщиной 5 мм. Причем уменьшается толщина брусьев до 25 мм.
Чехол для дивана делается на молнии, или же материал степлером закрепляют внизу к доскам. Обивка кровати не нанимает большого количества времени.
Для мягкой части кровати желательно выбрать синтепон плотностью более 25 кг/м2. На одной части спинки крепят поролон толщиной 12 см, а на второй части – 3 см.

Еврокнижка сможет с успехом заменить кровать. Эта конструкция предоставит хозяину просторное и удобное место для комфортного отдыха и хорошего сна. За счет небольших размеров еврокнижку можно разместить в маленькой спальной комнате.

Сборка конструкции

Основной этап работы проводится после предварительной обработке поверхностей. Металлические детали покрывают антикоррозийным составом, деревянные – антисептическими растворами. Инструкция, как сделать диван своими руками:

Деревянные поддоны крепят друг к другу при помощи саморезов и металлических уголков.

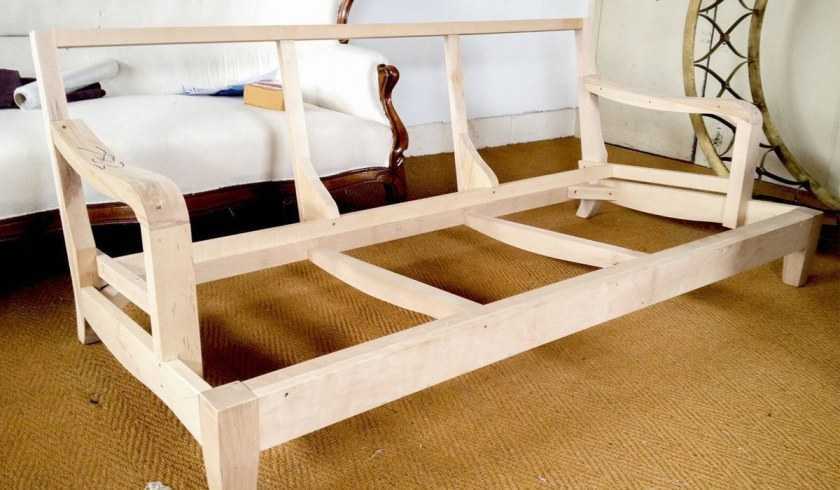

Каркас из древесных реек скрепляют согласно подготовленной схеме.
Профильные трубы собирают в единую конструкцию при помощи сварки.
Важно, чтобы спинка и сиденье были выполнены в виде цельного полотна или в виде частых реек.
Поверх каркаса (сиденья и спинки) укладывают листы мягкой набивки.
Можно дополнительно прикрепить наполнитель шурупами к каркасу.
Поверх набивочного материала натягивают чехол.

Съёмный чехол может быть пошит отдельно.

Делаем диван-книжку

Удобная в эксплуатации модель дивана пользуется большой популярностью. Помимо досок, брусьев, листов МДФ и различных расходных материалов для ее сборки потребуется купить механизмы трансформации.

Первым делом надо подготовить древесину для деревянного каркаса книжки (сиденья, спинки, подлокотников, ящиков для белья). Скручиваем бруски, усиливаем поперечными рейками, прибиваем ко дну лист фанеры. Образовавшиеся ячейки будут ящиками в диване.

Сбор раздвижной основы начинаем с сиденья. Потребуется сделать две одинаковых конструкции с ламелями, которые будут удерживать матрас. Подлокотники выпиливаем из досок ДСП строго по размеру чертежа, затем сбиваем для них каркас. Когда будут готовы все детали, можно приступать к сборке складного дивана «еврокнижка» и установке механизмов трансформации. Остается только сделать его мягким и стильным при помощи поролона и обивочной ткани.

Виды и классификации диванов

Под одним общим названием «диван» скрываются самые разные виды этой мебели. И угловые, и книжки, и даже круглые. Чтобы понять, какой диван подойдет для квартиры, стоит разобраться в классификации этого вида мебели. В первую очередь, рассмотрим диваны по типу того, как они раскладываются (или трансформации), то есть по типу раскладывающей конструкции.

Диваны бывают разными по типу трансформации

Таблица. Разновидности механизмов.

Вид	Описание
Сезам	Такой диван легко превратить в полноценную и достаточно просторную и удобную кровать, правда – только для одного, притом она будет иметь комфортный матрас, опирающийся на ортопедическую твердую поверхность. Он отлично подойдет как для обстановки детской, так и для зала или другой комнаты. Чтобы разложить такой вариант дивана, нужно сначала выдвинуть часть, спрятанную в его глубине, а затем поднять само спальное место. Это авторская разработка компании Anderssen.
Юниор	Это отличный вариант для небольшой комнаты, часто ставится в детскую. С виду напоминает обычный диван, но в разложенном виде превращается в две кровати, по одной на человека. Между спальными секциями находится небольшой участок сидения. Раскладывается такой диван очень просто – нужно вытянуть спальные места за специальные петли.
Танго	Такой диван напоминает вариацию книжки «клик-кляк» и подойдет для тех, кто хочет спать вдвоем. Разложить его просто – нужно немного поднять, а после этого опустить верхнюю часть-спинку. Получается достаточно просторное место для проведения ночи. У дивана есть подлокотники, их можно расположить под нужным углом и сделать подголовник.
Купе	Этот диван легко превратить в аналог двухъярусной кровати. Он является авторской разработкой одной из мебельных компаний. Это отличный вариант для детской, а также для тех, кто часто принимает гостей на несколько дней. Чтобы его разложить, нужно поднять верхнюю часть конструкции вверх, зафиксировать бортик для верхнего места, установить лестницу и приподнять находящееся в глубине ложа нижнее место для сна.
Аккордеон	Это классический вариант, который является своеобразной гармошкой из трех элементов – двух половинок спинки и сидения. Разложив его, можно получить просторное место, на котором могут поместиться до 3 человек. Сложенный он много места не займет, но требует большого свободного пространства перед собой.
Американская раскладушка	Легко раскладываемый вариант. «Кровать» скручена внутри, и ее нужно лишь развернуть и можно готовиться ко сну. Притом перегибов и швов такое место не имеет, а значит, спать очень комфортно. Идеально для гостевой.
Бриз	Чтобы разложить такой предмет мебели, нужно выкатить вперед секцию для сна. Не займет много места, но при этом обеспечит спальными местами двоих человек.
Нью-Роллер	Один из самых простых вариантов. Если потянуть спинку, то из глубин дивана поднимается место для сновидений. На нем нет грубых стыков, спать очень комфортно и уютно.
Еврософа	Легко раскладывающийся удобный диван. Нужно лишь выдвинуть ящик для белья, поверх которого уложить часть сидения. Места мебель занимает мало, а стык между половинками дивана почти не чувствуется.
Трансформер	Такие диваны можно спрятать на день, когда в них нет необходимости, в шкафу или столе. И только на ночь снова достать их и превратить в спальное место.

Диван-книжка

Также диваны можно разделить на несколько типов по виду конструкции.

Прямой – диван, имеющий ровное сидение и ровную спинку. Может раскладываться. Именно к этому типу и относятся диваны-книжки.
Кресло-кровать. Компактные и занимают совсем немного пространства в сложенном состоянии. Рассчитаны на сон одного человека.

Кресла-кровати
Угловой. Долгое время такие диваны были очень модными. Но они занимают достаточно много места. Имеют угловую форму, превращаются в кровать путем раскладывания или выдвижения прямой части дивана.

Угловой диван-книжка
Кушетка. Малогабаритный диванчик, который легко превратить в кровать для одного проживающего, лишь сдвинув сидение и приподняв нижнюю часть.
Выкатной. Раскладывается такой диван за счет выкатывания его части вперед или вбок.
Разворачивающийся. Чтобы разложить такой диван, часть его нужно развернуть.
Раскладывающийся – диван, который можно разложить и превратить в место для сна 1-2 человек.

Диван «Книжка-Финка»
