Варианты доводчиков для кухонного шкафа, их особенности

Как выбрать доводчик

Обустраивая свою кухню, многие уделяют особое внимание ее внешнему виду. Подбирается цвет штор и плинтусов, но мало кто задумывается о том, как правильно подобрать доводчик для мебели

Очень важно учитывать тип своих шкафов, их конструкцию и размер. Таким образом, если вы решили купить доводчики для кухонных шкафов, важно следовать таким правилам:

Таким образом, если вы решили купить доводчики для кухонных шкафов, важно следовать таким правилам:

Для начала определитесь, какой вес конструкции вы желаете зафиксировать при помощи доводчика. Слишком слабый механизм не выдержит створки и сломается сразу же

А конструкция, предназначенная для больших шкафов, будет закрывать небольшие дверцы слишком быстро, что полностью исключает главную его функцию.
Обратите внимание на способ размещения определенного вида доводчика. Существуют такие механизмы, которые крепятся на корпус мебели и не требуют сложных петель

Вдобавок они могут крепиться непосредственно на петли или же между ними.

Петля с доводчиком фирмы Titanium-Salice

Дверной амортизатор для кухонного шкафа от HAFELE

• Решите, механизм какого производителя вы желаете приобрести. Многие мастера советуют зарубежные марки, давно зарекомендовавшие себя в производстве фурнитуры. Доводчики для кухонных шкафов Blum по праву считаются одними из лучших.
• Если вы не желаете тратить много времени на регулировку доводчика, то можете приобрести модели, которые регулируются самостоятельно.

Отнеситесь к выбору гарнитуры ответственно. Ведь несмотря на то что ее действия остаются незамеченными, вы почувствуете существенные неудобства, если гарнитура будет работать плохо.

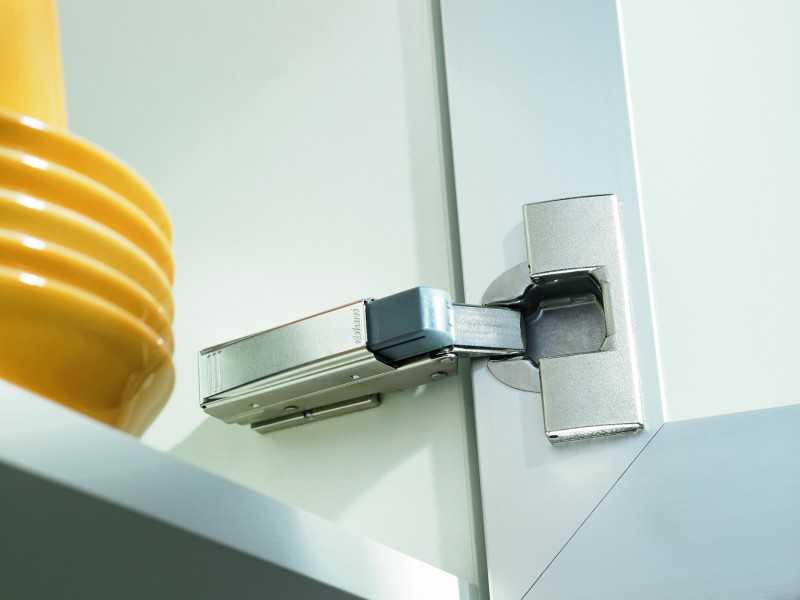

Шарнирная петля с доводчиком SALICE

Популярный и качественный производитель петель с доводчиком – фирма Blum

Как ухаживать за фурнитурой

Чтобы мебель прослужила долго и не доставляла дискомфорта при пользовании, нужно регулярно ухаживать за петлями.

В этом поможет 4 несложных правила:

1. Первую регулировку петель проводят сразу после установки двери на шкаф.
2. Интервал между следующими регулировками зависит от правильности и интенсивности эксплуатации двери шкафа. При ежедневном использовании шкафа нужно настраивать 4-6 раз, а при нерегулярном — 2-3 раза в год.
3. Фасад шкафа регулярно осматривают на предмет перекосов, провисания и отклонения дверей. При появлении отклонений нужно приступать к регулировке.
4. Чтобы петли прослужили дольше, не издавали звуков, легко и плавно открывали двери, их нужно смазывать. Для этого используют моторное и дизельное масла, смазочные составы: «Циатимом», «WD-40». Петли смазывают 1-2 раз в год.

Чтобы петли прослужили дольше, не издавали звуков, легко и плавно открывали двери, их нужно смазывать

После частых регулировок отверстия саморезов разбиваются и плохо держат полотно.

Неправильная установка двери со временем приводит к деформации всей конструкции мебели. Лучше потратить 15-20 минут времени 1-2 раза в год на настройку, чем ремонтировать или покупать новый шкаф.

Подъемные механизмы

Подъемные механизмы еще одно полезное устройство для кухонной мебели. Обычно навесные шкафы имеют распашной тип открытия дверей, вследствие чего, они создают ощущение некой громоздкости. Альтернативой послужат дверцы, которые откидываются вверх. Именно для таких дверей используются подъемные механизмы. Благодаря такому механизму открытия доставать предметы из шкафа становиться очень удобно. При использовании таких механизмов фасады не нужно оборудовать ручками, они открываются при слабом нажатии на них.

В свою очередь, подъемные механизмы можно разделить на следующие группы.

• Пружинные кронштейны – их используют для недорогих мебельных конструкций. Недостатком такой системы является невозможность остановки дверцы в полуоткрытом положении.
• Газовый лифт – аналог пружинной системы, который работает от давления воздуха. Минусом газовой системы является то, что при закрытом состоянии шкафов на газовые кронштейны оказывается сильная нагрузка, что способствует быстрому износу деталей.
• Существуют кронштейны, которые позволяют оставлять дверцу в любом положении. Кроме того, есть возможность регулирования открытия дверок до 107 градусов. Эта система осуществляет мягкое и плавное закрытие дверок и обладает красивым и современным дизайном. Эти кронштейны наиболее долговечны.
• Наиболее популярны в настоящее время стили электрические подъемные механизмы, их еще называют «умная кухня».
• И еще один вид – это откидная система, позволяющая откидывать фасады над корпусом. При помощи этой системы дверцы открываются параллельно шкафу. Открытие осуществляется при помощи нажатия на фасад.

Деревянный «чопик» + клей

Этот способ я считаю самым лучшим. После такого ремонта, створка у меня на кухне работала несколько лет, и ничего не вырывалось повторно.

Принцип такой: Снимаем створку – дверку, далее нужно взять сверло и рассверлить вырванные отверстия.

Сверло берем диаметром, чуть меньше чем деревянный «чопик», например у меня чопик 9 мм в диаметре, а сверло 8 мм.

Сверлим не на всю глубину дверки, обычно хватает на 80%, главное не просверлить дальше, ибо сверло выйдет с другой стороны двери, что не всегда нужно. Для этого на дрели есть специальный ограничитель, либо на сверло, при нужной глубине, нужно накрутить изоленту и не выходить за ее пределы.

Далее в отверстие льем клей, я беру «МОМЕНТ» который клеит дерево (вы можете взять любой другой благо их сейчас десятки различных). НУ и забиваем «чопик», делаем аккуратно, чтобы не проломить заднюю стенку!

Даем схватиться примерно 15 минут. Затем в наших деревянных вставках, я сверлю по центру еще одно отверстие, также не на всю глубину. Делается это для того, чтобы свободно закрутить «саморез», но не переборщите. Например «саморез» у меня диаметром на 4 мм, а сверло я беру диаметром на 2 мм.

Закручиваю на снятой дверке, пробую – держится отлично! Теперь можно вешать на шкаф.

Этот третий способ, я считаю самый лучший для ремонта дверей из ДСП. Причем подходит для частых открываний.

Сейчас видео версия смотрим

НА этом заканчиваю, думаю мои материалы, были вам полезны. Читайте наш строительный блог, будет еще много полезного.

Разновидности кухонных доводчиков

Если говорить о принципе работы кухонных доводчиков, то необходимо обозначить основную конструкцию этого механизма. По сути, это обычная пружина, которая находится в металлической капсуле, наполненной техническим маслом. То есть, при закрытии дверец происходит сдавливание той самой пружины. При этом можно отрегулировать скорость закрывания, приоткрыв или наоборот прикрыв клапана капсулы.

Установить доводчик самостоятельно несложно, главное точно подобрать необходимый тип именно под определенный вид предмета мебели, куда он будет устанавливаться. Обычно производители в комплекте с механизмом предлагают и инструкцию к его установке. Но если ее нет, то можно проконсультировать в магазине.

Все виды доводчиков для кухонного гарнитура крепятся на обычные саморезы, которые идут в комплекте. При этом механизм устанавливают в три места:

• На дверцу или стенку мебели.
• На петли.
• Между частями петель.

Кухонные доводчики на петли применяются для дверец кухонного гарнитура

Вторая позиция встречается достаточно редко за счет того, что в самих петлях должны быть сделаны специальные посадочные гнезда. Если таковых нет, то доводчики придется монтировать с помощью так называемых евровинтов. Но именно данный тип доводчиков является самым надежным. Но использовать их можно только для дверец кухонного гарнитура. На выдвижные ящики их не поставишь.

Для последних используются механизмы другого типа, в основе которых лежат направляющие. Они крепятся к корпусу напольного шкафа, куда вставляются выдвижные ящики

Сами механизмы незаметны, что очень важно для внешнего вида гарнитура. Необходимо отметить, что выдвижные доводчики можно устанавливать не только на ящики, их часто используют и для установки выкатываемых элементов кухонной мебели

Если говорить о чисто конструктивных особенностях, то доводчики делятся на масляные и газовые. Понятно, что в капсулу кроме масла можно закачать газ. Чем они отличаются друг от друга в плане их эксплуатации.

• Во-первых, масляные доводчики дороже газовых. Они чаще встречаются на рынке, и принцип их действия – плавное и медленное закрывание. При этом необходимо отметить, что производители сегодня предлагают различные модификации этих механизмов, соответственно и ценовая линейка у них разная. Это дает возможность подобрать доводчик по соответствующей стоимости, которая бы удовлетворила самого разного потребителя.
• Принцип закрытия газового доводчика немного отличается от масляного. Он быстро начинает закрываться, затем резко останавливается, а дальше закрытие идет медленно. У этой разновидности есть один большой плюс – это сам газ. Если манжеты в капсуле прохудились, что иногда случается, то газ просто выветрится. В масляной разновидности на корпусе мебельного предмета появятся масляные разводы. Вроде бы мелочь, но неприятно.

По конструкции кухонные доводчики подразделяются на газовые и масляные

Что касается цены. Разброс здесь огромен, так что каждый потребитель найдет свой элемент по своему карману. Необходимо обозначить, что кухонные доводчики на выдвижные ящики стоят дороже, чем на распашные дверцы.

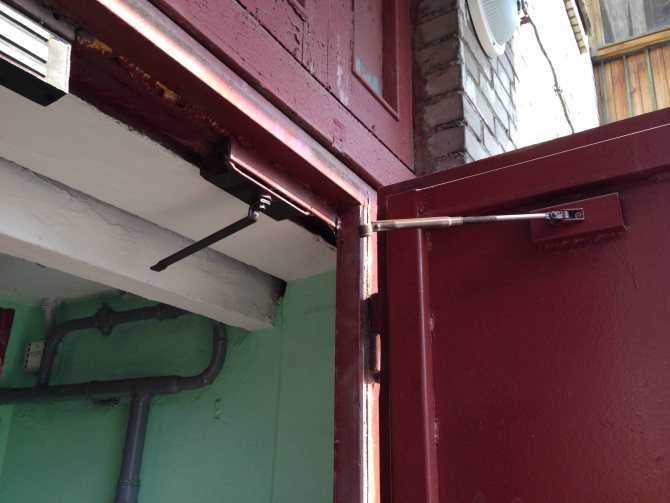

Наладка и ремонт оборудования

Настройка доводчика двери

После приобретения механизма, сразу возникает вопрос, как настроить доводчик двери? Видео весь процесс подскажет со всеми нюансами. Но следует иметь в виду, что починить можно не все поломки, учитывать нужно и материальные затраты, иногда ремонт доводчика двери будет стоить дороже, чем приобретение нового.

Это связано с тем, что цена комплектующих не намного дешевле стоимости всего механизма, да к тому же не всегда ремонт можно сделать самостоятельно. Но, тем не менее, проблему стоит рассмотреть.

Самые распространенные поломки оборудования:

• Утечка масла или специальной рабочей жидкости;
• Деформация тяг, поломка колена;
• Произошла разбалансировка механизма.

Поломка рычагов доводчика

Перечисленные повреждения можно устранить самостоятельно, имея навык и такие инструменты, и материалы, как:

• Простая и фигурная отвертка;
• Необходимые запасные части;
• Специальная сварка, для ремонта рычагов устройства.

Утечка масла

Зимой, из-за перепадов температуры, может поломаться основная часть доводчика, отвечающая за плавность перемещения тяжелой двери. Это корпус, заполненный маслом.

Без него механизм, утратив свои некоторые свойства, превратится в обычную пружину, что приведет к более резкому притягиванию двери с большим шумом.

Как починить, и как залить масло в доводчик двери? В этом случае:

• Определяется правильно место протечки. Это появляется при разгерметизации короба, при его повреждении;
• Проблема устраняется с помощью герметика;
• Но такие меры помогают устранять лишь незначительные дефекты, при слишком большой трещине или, если до проведения ремонта вытекло довольно много масла, эти меры не дадут никакого эффекта. В любом случае понадобится менять дверной доводчик;
• Если в устройстве изначально было мало жидкости, требуется его дозаправка; Можно использовать синтетическое моторное масло или более дешевую — амортизаторную жидкость;
• Заливается масло через отверстия, в которые вкручены регулировочные винты, после их удаления.

Заливка моторного масла для дозаправки доводчика

Деформирование штанги

Повреждение штанги

Если не работает доводчик двери из-за деформации штанги, такой дефект в рычажном узле заметить гораздо проще. Деталь расположена на видном месте.

Инструкция по ремонту испорченной штанги на доводчике двери и причины появления дефекта, указаны в таблице:

Причина дефекта
Способ устранения
Образование на детали ржавчины, что указывает на использование для ее изготовления простой стали.
Для устранения дефекта необходимо поверхности зачистить от коррозии, а затем обработать все детали изделия специальным защитным составом.
Надлом детали.
Устраняется сваркой. Далее швы хорошо зачищаются до идеально ровной поверхности.
Изгибы и искривления элементов.
Деталь выравнивается с помощью молотка

Но выравнивать следует очень осторожно, чтобы от чрезмерной нагрузки штанга не лопнула.

Узел для замены штанги

Приобретая новый элемент, нужно обращать внимание на его размеры, способ крепления и форму посадочной части, чтобы они соответствовали конкретной модели доводчика. Как правильно заменить штангу подробно показывает видео в этой статье

Регулировка доводчика

Регулировка механизма

Если при эксплуатации особых отклонений, требующих срочного ремонта не происходит, необходимо контролировать изменение характеристик механизма, проводить их регулировку.

Эти изменения могут быть связаны:

• С изменением скорости;
• Ухудшением плавности хода;
• С отсутствием плотности примыкания полотна двери к проему.

Такие отклонения происходят из-за разницы температуры внутри и снаружи помещения. Для их устранения необходимо:

• При медленном или быстром закрывании дверей, нужно регулировочный клапан повернуть по или против часовой стрелки, что зависит от необходимости ускорения или замедления хода движения дверного полотна;
• Регулировку скорости примыкания полотна к проему нужно проводить поворотом второго клапана механизма;
• Чтобы задержать дверь при ее закрывании, нужно дверь оставить открытой в положении 90º и увеличить затяжку фиксатора, но не более чем на 2 оборота от исходного положения.

Схема регулировки скорости

Причины его поломки

Система плавного закрывания может выйти из строя по нескольким причинам. Самая распространенная – человеческий фактор. Если регулярно прилагать излишние усилия при закрывании дверей или резко открывать их, доводчик не выдержит нагрузки.

Если слишком резко закрывать и открывать двери, доводчик может сломаться.

Другие причины поломки:

• повышенная влажность воздуха или сырость в помещении;
• скачки температур;
• утечка масла или газа из капсулы;
• блокировка движения дверцы;
• коррозия металла или деформация запчасти.

На состояние доводчика могут повлиять и другие факторы.

Способ починки будет зависеть от причины выхода механизма из строя. В большинстве случаев требуется установка нового доводчика.

Как правило, проблема решается заменой старого доводчика на новый.

Сломался доводчик на дверце кухонного гарнитура: как починить

Существует несколько характерных поломок пружинного дверного доводчика кухонного гарнитура. К основным проблемам относятся деформация или повреждение направляющих устройств, штанги. Вызвано это может быть повреждением двери или чрезмерным открытием полотна после прохождения доводчиком мёртвой точки. Сломанная штанга поддается восстановлению относительно легко.

Повреждения штанги доводчика могут быть связаны с:

• Выгибанием рычага в обратную сторону;
• Заеданием рычага;
• Поломкой крепежей.

Если рычаг изогнулся в обратную сторону, то исправить проблему можно будет своими силами. Для этого достаточно будет снять створки шкафа с петель, разобрать доводчик, и аккуратно, руками выгнуть его в другую сторону. Разборка и ремонт доводчика не отнимет много времени. Если вернуть первоначальную форму рычагу, при таком ремонте, не удается, то можно будет заменить поврежденный элемент новым.

Починить сломанный доводчик на дверце кухонного гарнитура можно самостоятельно

Исправить дефект можно, применив обычное машинное масло. Достаточно будет пары капель, чтобы смазать механизм, и створки вашего кухонного гарнитура будут вновь с легкостью открываться и закрываться.

Замена изношенных креплений выполняется достаточно просто. Для того, чтобы произвести замену, нужно приобрести соответствующие винты, выкрутить старые и установить на их место новые крепежи.

Доводчики для кухонных шкафов

Доводчики устанавливаются на большинство современных моделей мебели. Имея под рукой инструкцию, не составит труда самостоятельно установить механизм на любые модели кухонных фасадов.

Принцип действия дверных мебельных доводчиков

Процесс работы дверных доводчиков прост. Механизм – пружина, которая надежно спрятана внутрь специальной металлической капсулы, наполненной маслом или жидкостью с силиконом. Скорость закрытия дверок регулируется при помощи специальных клапанов.

На дверцу фасада из массива оказывается давление, и она начинает закрываться под действием своего веса. В свою очередь дверь все сильнее начинает действовать на упор доводчика. Жидкость, которая покрывает пружину, стекает в гильзу капсулы (заднюю ее часть). В гильзе ее удерживает двойная система сальников. Специальный регулировочный элемент, который сужает и расширяет канал оттока, позволяет контролировать скорость закрытия дверок. Это происходит за счет регулировки этим элементом скорости движения поршня.

Газовые доводчики чаще устанавливают на дешевые кухни. Принцип их работы заключается в следующем – дверь закрывается на максимальной скорости до определенного момента. В конце цикла закрытия, дверь действует на доводчик, который использует газ, находящийся в капсуле. Благодаря этому, мебельная дверца закрывается бесшумно и плавно.

Преимущества и недостатки

Плюсы о которых стоит знать:

• Плавное закрытие двери, предотвращающее поломки.
• Полное закрытие дверки.
• Если происходит значительная поломка доводчика, масло или жидкость остаются внутри капсулы. Жидкость не портит поверхность навесных полок с ящиками.
• Выдерживают достаточную нагрузку (можно использовать для массивных дверей).
• Большой выбор и различная стоимость механизмов.
• Длительный срок использования доводчиков.
• Легкая установка.

Недостатки:

• Монтаж механизма должен быть правильным (строго по инструкции).
• Внешний вид установленного доводчика не очень эстетичный.
• Масляные доводчики работают хуже при низких температурах (повышенная вязкость масла).

Вырвало петли из ДСП (дверь шкафа) — как починить? Подробно + видео версия

Сейчас большая часть мебели, например шкафы, тумбочки, кухни и так далее сделаны из ДСП. Материал хороший, достаточно гибкий (есть на любой вкус и цвет). Однако у него есть большой минус. Со временем, особенно если это какая-то часто используемая дверь, петли могут вырываться с корнем (наверное, многие с этим сталкивались), ну и петля болтается … створка проседает, а то и вообще отрывается. В общем как все это дело починить? Подробная инструкция + видео версия …

• Обычные спички
• Клей + опилки
• Деревянный «чопик» + клей
• ВИДЕО ВЕРСИЯ

В суть проблемы в том, что закрутить обратно в эти вырванные крепления «саморезы» не получится. Они там банально не будут держаться. Нужно чинить какими-то другими способами. Лично для меня их всего три. Про каждый расскажу по отдельности

Устранение возможных неисправностей

Ремонт доводчика двери своими руками выполнить несложно.

При возникновении дефектов штанги осуществляют такие действия:

• При наличии ржавчины делают антикоррозионную зачистку и обрабатывают специальной защитной смазкой.
• При возникновении мелкой трещины, надлома пользуются методом сварки, после чего сварные швы шлифуются до ровного состояния без шлаковых включений, наплывов, образований.
• Искривления или изгибы аккуратно выравнивают с помощью молота так, чтобы под действием усилия рычаг не лопнул.

При нарушениях скорости движения дверей выполняют регулировку устройства.

Как отремонтировать

Для ремонта поломок в устройстве доводчика необходимы следующие инструменты:

1. шуруповерт;
2. ключи;
3. плоскогубцы;
4. отвертка.

Если выявлены сложные дефекты, для их исправления необходимо наличие молотка, сварочного аппарата.

Процедура осуществления ремонтных работ сводится к следующему:

• Внимательно осмотрите корпус доводчика. В корпусе, заполненном маслом, не должно быть течи.
• Проверьте надежность крепежных винтов. Если деталь находится в туго затянутом или ослабленном состоянии, подкрутите ее до необходимого уровня.
• Осмотрите дверной блок, место крепления и соприкосновения с коробом на наличие трещин, вмятин, которые ведут к перекосу конструкции.
• Проверьте работу рычагов доводчика.
• Отрегулируйте скорость закрывания и открытия дверей, дохлопа, максимальный угол распахивания.
• При выявлении повреждений отремонтируйте деталь.
• После процедуры установите доводчик на место.

Если дефект невозможно исправить самостоятельно, такая ситуация решается заменой доводчика.

Регулируем фасады выдвижных ящиков

Рассматриваем механизмы для выдвижных ящиков под столовые и кухонные принадлежности — «Тандембоксы» и «Легранбоксы».

Фабрикой используются механизмы двух ведущих фирм Европы BLUM (Австрия) и Hettich (Германия). Обе компании зарекомендовали себя с наилучшей стороны у производителей мебели. И каждая, предоставляет пожизненную гарантию на свою продукцию. Какая именно система будет установлена в гарнитуре выбирает лично заказчик.

Как регулировать тандем Hettich

Для начала регулировки тандема Hettich демонтируйте декоративную накладку под №1 с надписью Hettich. Накладка может быть с надписью «ENLI» как на фото (компания Hettich для крупных компаний изготавливает накладки с логотипом компании). Фасад ящиков регулируется колёсиком под № 2, расположенным на тандеме. При прокручивании ролика на себя/от себя край фасада опускается или поднимается.

Как регулировать глубокий ящик с рейлингом

Для регулировки глубокого ящика с рейлингом для равномерного примыкания к корпусу, отщелкните декоративную заглушку № 3 вглубь ящика. После этого освободите рейлинг от крепления на фасаде и методом выкручивания/вкручивания крепления под №4 отрегулируйте равномерное примыкание фасада к корпусу. После регулировки вставьте крепление обратно и защелкните декоративное крепление.

Регулируем фасад на легранбоксе Blum

Легранбокс BLUM регулируется с внутренней стороны ящика. Для регулировки понадобятся насадки звездочки. Для начала регулировки нужно снять декоративную накладку под № 1. Болтом под № 2 регулируется высота фасада. Выкручивая/закручивая винт, вы опустите или поднимите край фасада, на котором находится система регулирования. Болтом под № 3 регулируется равномерное примыкание к корпусу. Глубокие ящики комплектуются без рейлинга. Высота легранбокса увеличена. Регулировка происходит, как и у низкого легранбокса.

Дверцы на кухне: какие выбрать?

Внешний вид кухонной мебели определяет ее фасад. Это позволяет изготовителям идти на хитрости и снизить стоимость кухонного гарнитура за счет комбинации разных материалов. В результате кухни из ДСП классифицируются в зависимости от того материала, который применяется для изготовления фасадных створок.

• ДСП, но именно ламинированное, иначе контакта с водой гарнитур не перенесет. Меламиновую пленку наклеивают под давлением. Как правило, она имитирует древесный рисунок. Это самый дешевый вариант и самый недолговечный: пленка отклеивается со временем, особенно рядом с плитой и духовкой; материал деформируется под действием пара и воды, и гарнитур требуется обновить своими руками или заменить уже через 5–6 лет.
• Шпонированное ДСП – щиты ДСП покрывают шпоном, то есть срезом натурального дерева. Такие створки на первый взгляд не отличаются от деревянных и более устойчивы к действию воды и пара, как утверждают отзывы. Отремонтировать шпонированные навесные дверцы ничуть не тяжелее, чем ламинированные. Отмыть фасады нелегко: шпон плохо переносит контакт с водой, как и дерево.
• ДСП с ПВХ-покрытием – ПВХ-пленку закрепляют так же, как и меламиновую. Служит она примерно столько же, но чуть более устойчива к ультрафиолетовому излучению и по виду в большей степени напоминает дерево. Отмыть мебель просто, но абразивные средства использовать нельзя.
• ДСП с акриловой пленкой. Для мебели на кухне важнее всего стойкость к влаге и перепадам температур, и акриловая пленка обеспечивает именно эти свойства. Отремонтировать такой фасад своими руками намного сложнее, а вот отмыть – проще: акрил нечувствителен к влаге и хорошо переносит бытовую химию.

Удобство мебели из ДСП состоит в том, что для того, чтобы обновить ее, можно заменить имеющиеся дверцы своими руками на любой другой вариант. Конечно, придется менять петли, доводчики и замки, поскольку вес изделия будет разным, но отремонтировать таким образом кухню может даже новичок. Обычные дверцы из ДСП можно заменить на любые другие: деревянные, шпонированные, из МДФ или с фотопечатью.

Как сделать и установить выдвижной ящик для Тандем или Мовенто.

В принципе, левого рисунка достаточно для того, чтобы сделать выдвижной ящик Тандем полного или частичного выдвижения с доводчиком (Blumotion) или Tip-on (система открывания нажатием на фасад), также все вычисления можно применять для Мовенто. Мы привели чертежи из официальной инструкции производителя — BLUM.

Tandem и Movento — это братья, Movento — новое поколение направляющих, в которые уже встроен доводчик Blumotion или Tip-on (система открывания нажатием на фасад). Movento — только полное выдвижение.

Для тех, кто уже устанавливал Tandem, установить Movento не будет представлять каких — либо трудностей, едиинственная разница — Мовенто на 1 мм выше, чем Тандем . Tandem с Tip-on также на 1 мм выше (звездочка на рисунке).

Этот 1 мм никак не скажется при проектировании высоты ребра ящика, его ширины или длины

даже потому, что 1 мм — это погрешность разметки, раскроя, и установки. Единственно, его нужно учитывать при разметке и установке направляющих на стенку корпуса (шкафчика), но и то, только в том случае, если Вы делаете чертеж установки с размерами и по нему устанавливаете. Однако, на практике, устанавливают по месту.

Как же сделать выдвижной ящик, все просто, вот что нужно рассчитать:

1

Правильно рассчитать выступающее ребро боковины ящика, особенно важно, если Вы работаете с ДСП 18 мм. Если есть возможность, лучше работайте с ДСП 16 мм

2. Размеры дна ящика.

3. Высоту боковины.

Дальше, найдите фирму, которая занимается раскроем и продажей ДСП, в Минске их очень, очень много, думаю, что в других городах тоже. Выбираете цвет ДСП, отдаете размеры, и Вам все сделают.

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем — это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть не более 16 мм. Подойдет ДСП 16 мм. Но т.к. оно в Беларуси не очень популярно, то можно применять и ДСП 18 мм, для этого придется его обрабатывать, (рис. справа)

Длина ДНА и глубина корпуса.

После сборки все должно выглядеть так, как на рисунке слева

Обратите внимание, на Длину дна. ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ — 10 мм

Разберем на примере.

Допустим, мы выбрали направляющую 500 мм. Тогда ДЛИНА ДНА = 500 — 10 = 490 мм.

Обратите внимание на глубину корпуса!

Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

Высота ящика.

Теперь нужно правильно рассчитать высоту ящика. Разберем на примере для Tandem:

Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм. Тогда внутренняя высота корпуса будет = 720 — 36 = 684 мм. Мы хотим сделать 4 — е ящика в этот корпус. Тогда высота ящика = (684 — 32,5*4)/4 = 138,5 мм, округлим до 138 мм.Можно усложнить задачу. Мы хотим чтобы ящики были разной высоты. Например, чтобы все, кроме нижнего, были 100 мм высотой. Общая высота стенок ящиков = 138*4 = 552 мм. Три ящика высотой 100 мм — это 300 мм. Тогда нижний будет высотой 552 — 300 = 252 мм. Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Преимущества и недостатки

Доводчик двери представлен особым механизмом, предназначенным для плавного закрывания дверок. При этом не возникает никаких неприятных звуков, а также процесс осуществляется медленно. За счет такого уникального устройства, удается защитить мебель от сильных ударов, поэтому не появляются сколы краски или иные существенные повреждения, которые обычно не подвергаются реставрации.

К плюсам использования мебели с доводчиком относится:

• дверь закрывается плавно, что гарантирует отсутствие возможности для деформации или поломки конструкции;
• дверки закрываются плотно, поэтому невозможна такая ситуация, когда они откроются самопроизвольно;
• качественные доводчики создаются таким образом, что даже если возникнет поломка, не будет вытекать из конструкции масло или иные жидкости, поэтому они не смогут нанести вред верхней поверхности нижнего кухонного шкафа;
• оптимальные изделия выдерживают даже существенные нагрузки, не ломаясь и не теряя своих свойств;
• выпускаются доводчики многими производителями, поэтому выбирается каждым покупателям оптимальная модель по стоимости, размерам, материалу производства и другим характеристикам;
• установить доводчик каждый человек может самостоятельно, так как этот процесс не считается слишком сложным или специфическим;
• при грамотном выборе устройства гарантируется долгий срок его службы.

К минусам использования доводчика на кухне относится то, что монтаж должен выполняться только при учете многочисленных требований и правил, а иначе конструкция не будет справляться со своим назначением и функциями. Многие модели доводчиков обладают не слишком привлекательным внешним видом. Требует конструкция после установки тщательной регулировки, без которой не будет справляться с поставленными задачами. Многие люди предпочитают выбирать масляные доводчики, но они при низких температурах работают хуже, что обусловлено вязкостью масла, поэтому рекомендуется выбирать их только для постоянно отапливаемых помещений.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.
