Как сделать шкаф-купе своими руками: поэтапная инструкция от проектирования до сборки

Перехлест составных частей фасада

Выполнив расчет дверей шкафа купе правильно, в открытом состоянии, когда одна из частей прячется за другую, вы увидите только 1 из профилей ручки лицевого фасада.

Количество полотен определяется исходя из ширины шкафа и его внутреннего наполнения. Дверь ни в коем случае не должна блокировать доступ к секциям шкафа. При расчете проема для трехдверной конструкции сумма ширины двух из трех частей фасада (задних) не должна превышать расстояние от торца изделия к следующей из секций (одного проема).

Перед тем как монтировать шкаф-купе убедитесь, что пол в комнате ровный. Даже при небольшом наклоне полотно будет произвольно скатываться в одну сторону.

Чтобы приступить к расчету дверей шкафа купе, замерьте проем. Найдите высоту и ширину ниши, к примеру, h=2500; b=1400.

Замеры и расчеты

Перед составлением чертежа потребуется провести корректные замеры. Поскольку ниши, стены и углы современного жилья редко отличаются правильными геометрическими формами, замерять следует, руководствуясь определенным алгоритмом:

• первым делом необходимо измерить заднюю стенку: верхнюю часть, средний и нижний уровни;
• затем с учетом отступов измеряется фасад.

Важно понимать, что монтаж без предварительного замера может спровоцировать проблемы. Есть вероятность, что каркас шкафа просто не войдет в предусмотренное для него место

Кроме того, в зоне стыков могут образоваться крупные зазоры.

Угловой шкаф-купе требует замеров:

• по задней части с двух сторон, которые отходят от угла;
• боковых сторон;
• лицевой стороны по угловым фасадам.

Если требуется разместить мебель в нише, важно замерить стороны, которые будут входить в нее, — все расчеты необходимо выполнять в трех уровнях, даже если шкаф планируется сделать во всю стену, и будет задействован угол. Ширина шкафа

Ширина шкафа

Высота

Глубина

Этапы сборки

После того как все детали подготовлены, можно приступать к самому ответственному шагу — сборке шкафа-купе. На этом этапе понадобятся:

• уровень;
• резиновый и обычный молоток;
• уголок;
• отвертки;
• рулетка;
• карандаш;
• шуруповерт;
• сверла по дереву и металлу.

Для того чтобы начать работу, необходимо определиться с этапами сборки. Большая часть шкафов собирается по стандартной схеме:

• цоколь;
• корпус;
• монтаж задней стенки;
• установка полок и направляющих;
• навешивание дверей.

Конечным шагом будет установка внутренних дополнительных составляющих: выдвижных корзин, ящиков и прочего.

Короб

Самодельный короб необходимо собирать с нижней части. Пошаговая инструкция:

• отмечаем место, на котором будет установлен цоколь (часто вместо планок цоколя применяют ножки, но для них также требуется разметка);
• делаем отверстия для крепежей, прикрепляем дно с помощью саморезов и уголков;
• собираем поперечные опоры цоколя.

Регулируемые ножки установить проще: пластиковые заглушки срезают ножом и вкручивают опоры в заготовленные отверстия необходимого диаметра.

Для монтажа корпуса:

Построить короб в вертикальном положении. Если его положить, может пойти перекос конструкции

При этом важно оставить не меньше 100 мм для установки крыши.
В дне сделать отверстия под анкера и установить их — здесь будут закрепляться планки.
Монтировать панели (на этом этапе потребуется помощник). Первым делом боковая часть устанавливается с левой стороны, ее следует придерживать, после чего закрепляется правая боковая стенка.
Установить среднюю часть (при ее наличии), а затем крышу, которую следует посадить на уголки либо конфирматы.

Для монтажа задней стенки тоже предусмотрен пошаговый алгоритм:

1. Установить панель на заднюю часть изделия.
2. Аккуратно придерживая щит, закрепить его саморезами. Их закручивают шуруповертом либо отверткой на расстоянии примерно 10–20 см.

В случае если у шкафа несколько задних стенок, элементы следует крепить встык. При этом необходимо использовать специальные крепежи, которые будут стягивать детали, а затем уже на заднюю планку вкручивать саморезы.

Монтаж системы хранения

После проверки устойчивости корпуса можно оборудовать систему хранения. Для установки следует придерживаться такого алгоритма:

1. Полки будут фиксироваться с помощью уголков и саморезов, поэтому первым делом на деталях просверливают отверстия.
2. Отмечают место расположения полок, после чего крепят их к боковым и средним стойкам.
3. Вставляют штангу с помощью специальной фланцы, которая идет в комплекте с деталью. Ее крепят саморезами к стенкам. При необходимости штангу можно укоротить с помощью ножовки по металлу.

Последним шагом следует закрепить направляющие для ящиков и корзин, после чего их можно вставить.

Установка раздвижной системы и навешивание фасадов

Для начала требуется зафиксировать направляющие, делают это с помощью саморезов

Важно установить их строго по прямой линии, в противном случае будут проблемы с раздвижением дверей. Правильная сборка шкафа предполагает, что верхние направляющие закрепляются в уровень с передним окончанием боковин, нижние же рельсы должны отступать от них на 8–15 см

Фасады навешиваются в последнюю очередь. При этом сначала закрепляется створка, которая будет перемещаться по заднему рельсу. После чего устанавливают другие двери. Для их монтажа необходимо, чтобы ролики на панелях стали в пазы на направляющих

После установки важно проверить ход дверей и плотность их прилегания к боковым частям корпуса. Завершением станет фиксация стопоров, которые будут предотвращать выскакивание створки из системы

Расчет наполнения

Для правильных расчетов требуется отнять от общих размеров дверей размер ширины профилей, которые окаймляют дверные полотна со всех сторон. Вот один из способов расчета. Ширина ручек 15 мм. Если ручек две, то 15 умножьте на 2, в итоге получается 30.Ширина ручек считается так: из общей ширины вычитается ширина ручек (например, общая ширина 710). Так, 710-30=680 мм.

Схема необходимых замеров

Измерьте расстояние верхней и нижней части. Например, полученные показатели:14 и 49 мм. Складываем эти значения. Получаем 63. Из высоты (2400 мм) вычтите 63. Получаем высоту без учета верхней и нижней части (2337 мм).

Чертежи кухонных шкафов

Для изготовления кухонного гарнитуру собственными руками необходимо произвести замеры мест, в которые планируется устанавливать шкафы. Затем, учитывая количество и функциональность нарисовать эскиз будущего кухонного гарнитура.

Составляя чертёж шкафа важно внести правильные размеры, всё остальное непринципиально. Можно даже сделать рисунок от руки

Точность так же будет необходима при вычислении деталей шкафчиков. Важно производить замеры в миллиметрах, это позволит получить желаемый результат. Только точные расчёты позволят сделать качественный гарнитур.

Прежде чем приступать к изготовлению кухонных шкафов, необходимо определиться с их количеством и размерами и перенести всё на бумагу. В дальнейшем процесс изготовления достаточно однообразен. Для получения качественного гарнитура требуется чёткое соблюдение всех размеров, которые указаны на чертеже

Причём, важно соблюдать не только внешние размеры, но и внутренние. Иначе получится не кухонный гарнитур, а непонятно что

Чертёж будет вашим основным документом при изготовлении кухонной мебели.

Чертежи шкафов-купе

Для тех, кто всерьёз решил своими руками сделать шкаф-купе, в первую очередь необходимо обзавестись чертежами шкафа с размерами и списком необходимых деталей и фурнитуры. Можно воспользоваться готовыми эскизами, а можно сделать индивидуальный проект. Для этого понадобится обмерить место, на котором планируется установить будущий шкаф. После получения требуемых данных переносим их на бумагу. Это позволит определить габариты изделия. Набрасываем собственноручно эскиз, это позволит визуально определить толщину ДСП. На полученном рисунке необходимо нанести все размеры, теперь рисунок превратился в чертёж шкафа.

Нюанс расчетов деталировки при разметке засверловки

Есть еще один нюанс. При разработке внутреннего наполнения шкафа-купе, полки между собой проектируются на определенную высоту.

Так как же разметить боковую панель шкафа для отверстия под крепление полки?

В нашем случае, полка от нижнего горизонта (модуля) должна находиться на расстоянии h. Нам нужно найти расстояние H – ость от торца бока, на которой будут находиться отверстия.

При представленной компоновке модуля, размер H будет состоять из высоты нижнего горизонта (16мм), запланированного расстояния h и половине толщины полки (8мм). Половине толщины – т.к. отверстие должно быть по центру толщины полки.

Значит получим:

H=16+h+8.

Вот таким образом рассчитываются полки и боковины шкафа-купе. О том, как правильно рассчитать модули выдвижных ящиков на телескопических или роликовых направляющих можно прочитать здесь.

Корпусные шкаф-купе

Корпусными шкафами купе называют обычные шкафы, но с раздвижными дверями. В отличие от встроенных у корпусных есть задняя стенка, и в отличие от угловых и радиальных корпусные имеют прямоугольную форму.

Как сделать шкаф-купе своими руками от А до Я

(пошаговые инструкции и мастер классы)

Если вы решили сделать шкаф-купе своими руками, следует решить вопрос оформления фасада. Нельзя допускать диссонанса внутреннего наполнения шкафа с его внешним оформлением. Следует выбирать самый приемлемый вариант. Оформить можно

• зеркалом
• просто стеклом
• ДСП/МДФ. (Преимуществом ДСП является возможность фотопечати, хотя выбор цветов и так огромен)
• Натуральное дерево — вообще идеальный, долговечный вариант, но дорогой, поэтому применяется не слишком часто.

Фото мастер класс (из 3-х частей)

Ниже в галерее представлены пошаговые фото, на которых отображен процесс сборки шкафа купе своими руками, правда, не полностью. Пригодятся при изготовлении шкафа купе любой!!! конфигурации. Показано даже руководство по маскировке шляпок конфирматов.

3-я часть: изготовление дверей и сборка раздвижной системы

 Источник фото: http://stroysvoimirukami.ru/kak-sdelat-shkaf-kupe-svoimi-rukami/

40 чертежей: корпусный шкаф-купе

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/korpusnye-shkaf-kupe

Обязательно посмотрите видео:

Советы по шкаф-купе (кратко, ёмко, по делу)

Много полезного и нужного в компактном изложении по проектированию шкафов купе. Больше просто не найти !!!

Смотрите всю коллекцию чертежей (+ пошаговые фото изготовления) в этой статье https://novamett.ru/shkaf/korpusnye-shkaf-kupe

Виды шкафов-купе

Рассмотрим основные разновидности шкафа-купе:

• встроенные модели, у которых нет пола, задней стенки и потолка. Такие гарнитуры нельзя передвинуть или переставить. Они состоят из боковых стен, полок и внутренних перегородок. Встроенные модели выполняются на заказ, но можно приобрести и отдельные элементы для самостоятельной сборки;
• отдельно стоящие шкафы-купе оснащены дверцами, которые перемещаются на рельсе. У такой конструкции есть пол, задняя стенка и потолок;
• угловые гарнитуры подходят для малогабаритных помещений. Он отличается компактными размерами, но внутри он очень просторный. Угловая конструкция подходит для маленькой прямоугольной комнаты или квадратной прихожей;
• диагонально-угловые целиком занимают весь угол. Такие конструкции более вместительные смотрятся стильно. Внутрь можно спрятать не только гардероб, но и постельное белье, а также подушки с одеялами.

Встроенная модель

Чертеж угловой конструкции

Подробнее про двери

Установка направляющих

Установите верхнюю обшивку заподлицо с концом крыши. Сначала закрепите одну сторону, выровняйте планку с торцевой поверхностью, а затем закрепите вторую сторону винтами. Затем установите между ними оставшиеся винты. Эта последовательность предотвратит полное деформирование ваты.

Внимание: нижняя планка монтируется не заподлицо, а с выемкой 15 мм от конца в корпус. Эта вмятина гарантирует, что двери будут стоять строго вертикально, без наклона

Установка дверей

Теперь можно установить двери, для чего вам нужно будет определиться с точной моделью, если таковая имеется. Сначала установите ворота на задние направляющие, аккуратно вставив верхнюю часть в верхнюю заднюю направляющую, вытащив нижние подпружиненные колеса и намотав их на нижние задние направляющие. Если у вас более двух дверей, установите вторую дверь на задние направляющие таким же образом. Внешняя дверь установлена последней.

Регулировка дверей

Теперь их нужно правильно отрегулировать, для чего в нижней части дверей с обеих сторон имеются отверстия и шестигранные винты для регулировки на 5.

С помощью L-образного ключа поверните болт по часовой стрелке или против часовой стрелки. Следите за тем, как изменяется посадка двери на боковую стену, и делайте это с минимальным пространством.

После регулировки дверей, крышки должны быть отрегулированы правильно. Они необходимы для того, чтобы двери надежно удерживались в закрытом положении. Отрегулируйте их так, чтобы колесо точно попадало в упор, а конец двери не доходил до стены примерно на миллиметр. Если имеется несколько дверей, сначала отрегулируйте крайние замки, а затем отцентрируйте остальные.

По окончании регулировки к боковым концам ворот (с обеих сторон) приклеивается полоса буферной втулки. Это сделано для того, чтобы двери не ударились о стены (или друг о друга) и не повредили ДСП. Имейте в виду, что после загрузки шкафа, он может немного деформироваться, и вам, возможно, понадобится отрегулировать двери. → В каталоге цен на мебель Borovichi вам предложат выбрать гардероб и другую мебель, обязательно посмотрите!

Материалы и инструмент

Чтобы создать шкаф-купе своими руками вам потребуются следующие материалы:

• Заранее распиленные листы ДСП. Распиловку лучше всего заказать у опытных мастеров, предоставив им свою детальную схему шкафа со всеми замерами;
• Дюбель-гвозди, саморезы;
• Пластиковые мебельные уголки;
• Деревянные балки из бруса;
• Направляющие, колёсики;
• Раздвижные двери для шкафа лучше купить готовые, в этом случае будет возможность выбрать двери с зеркалом или интересной гравировкой;
• Крючки для одежды, штанга металлическая.

Осуществить работы по монтажу вашего шкафа-купе помогут такие инструменты, как:

• Дрель, перфоратор, шуруповёрт;
• Простой карандаш, метровая линейка, уровень строительный, рулетка;
• Свёрла для бетона и дерева;
• Лобзик;
• Шестигранник.

Для того, чтобы сделать шкаф-купе правильно, учитывайте все особенности вашей квартиры – неровные стены, кривой пол и потолок. Тщательно делайте замеры в разных точках. Возможно, уже в процессе монтажа придётся что-то подпилить, подправить. Для облегчения своей работы старайтесь выбрать более-менее стандартную конструкцию, особенно, если у вас нет опыта в сборке мебели.

Встроенный шкаф-купе

Встроенным шкаф купе называют шкаф с раздвижными дверями, у которого отсутствуют днище, крыша и задняя стенка.

Встраиваемый шкаф купе своими руками

Вот конкретный пример монтажа встраиваемого шкафа купе своими руками. Размеры конструкции 2020х625х2320 мм. Ниже на схеме показаны детали с номерами. Вертикальные — 1,2,3,4,5, верхней части – 6, нижней – 7 и полки – 8, 9 10. На правом фото чертеж шкафа купе с размерами. Это пример классической конструкции, который можно использовать в принципе для любой комнаты – прихожей, гостиной или детской, дизайн по сути одинаковый, только функциональная нагрузка, а значит, внутреннее наполнение, будет отличаться. Сборка шкафа купе, конечно, важный этап, но все-таки самое главное, это правильно рассчитать размеры составляющих деталей.

Обо всем этом, включая список инструментов, сборку, установку оборудования и раздвижных дверей вы можете прочитать в инструкции на сайте. Ниже смотрите мастер класс на пошаговых фото.

Источник фото: строительство-отделка-ремонт.рф/dizajn/khend-mejd/478-shkaf-kupe-svoimi-rukami-poshagovye-foto-instruktsiya-i-chertezh

Пошаговая инструкция изготовления и сборки

Первый этап – разметка:

• для начала возьмите линейку или рулетку и отмерьте полную длину шкафа в том месте, где собираетесь его устанавливать. Легче всего делать это от угла комнаты, тогда одной из боковых стенок будет угловая стена квартиры;
• из полученной точки прочертите вертикальную линию сверху вниз для обозначения границы шкафа-купе. Чтобы линия была более ровной, нужно сделать несколько замеров из угла на разных уровнях высоты и поставить карандашом отметки, которые после и соедините линией;
• после необходимо отмерить и прочертить ещё одну вертикальную линию – границу, между отделом с полками и отделом с вешалом. По этой линии будет установлена деревянная стойка, разделяющая эти отделы;
• теперь отметьте на полученных линиях высоту полочек, делая с двух сторон пометки карандашом.

Второй этап – монтируем крепления:

• возьмите крепления, приставьте их к полученным линиям и пометьте места, где нужно просверлить дырки в стене;
• в каждую полученную дырку необходимо забить дюбель-гвоздь;
• прикрепляем крепления к стене саморезами.

Третий этап – монтаж внутреннего наполнения шкафа-купе:

• для закрепления разделительной стойки, приставьте её к креплениям и привинтите к ним шурупами;
• чтобы установить антресоль, прежде всего чертим линию по горизонтали с помощью уровня и карандаша. Далее, на полученной линии просверливаем отверстия для креплений – по два в каждом отделении и с каждого боку; в них вбиваются дюбель-гвозди и крепления фиксируются на стене. Закрепите на них антресоль с помощью саморезов;
• для монтажа боковой стенки шкафа, как можно более точно измерьте высоту помещения и постарайтесь подогнать стенку под полученный результат. Установите её и прикрепите саморезами к имеющимся креплениям;
• монтируем полки: отмечаем места их установки сбоку на стенке и на разделительной стойке, устанавливаем по два крепления с каждой стороны и ставим на них готовые полочки. Прикрепляем с помощью саморезов;
• второе отделение шкафа у нас отведено под вещи на вешалах, поэтому туда необходимо вмонтировать металлическую трубу. Приобретите круглые крепления по диаметру трубы, прикрепите их саморезами к стенке и средней разделительной стойке, при необходимости обрежьте подготовленную трубу, вставьте в крепления и зафиксируйте.

Четвёртый этап – установка фальш-панелей:

• фальш-панели устанавливаются внизу, вверху, сбоку и около стены. Каждую из них просверливают в нескольких местах, подставляют туда, где планируется установка и отмечают карандашиком, где необходимо проделать отверстия в стене;
• в эти отверстия вставляются дюбели, фальш-панели прикрепляются к ним саморезами.

Пятый этап (завершающий) – установка дверей и направляющих:

• для установки направляющих необходимо измерить их желаемую длину, подогнать по размерам. После, с помощью саморезов, их фиксируют на фальш-панелях – сверху и снизу;
• установка дверей требует определённой сноровки и аккуратности. Прикрепите к ним рельсы, но слишком затягивать их не нужно для более свободного движения роликов. Дверь вставляется сначала в направляющую сверху, потом – в направляющую снизу. Настройте их на свободное передвижение по рельсам. Сбоку на дверь желательно наклеить мягкий ворс для предотвращения шума от удара и во избежание порчи двери;
• хорошенько проверьте качество монтажа всех деталей, работу дверей. Если всё в порядке – работа окончена!

Когда необходима распашная дверь-купе

Распашные двери в алюминиевом профиле используют при ширине проема менее 800 мм или в шкафу с формой в виде прямого угла, такие двери подойдут для угловых сегментов со скошенными полками.

Состав системы распашных дверей-купе

Как правило, в распашных дверях используется асимметричный вертикальный профиль, горизонтальный верхний и нижний профили, а также специальная однорядная верхняя/нижняя направляющая. Можно использовать симметричный профиль, тогда одностворчатая дверь-купе будет двухсторонней. Ролики и стопоры не устанавливаются. Дополнительно можно применять шлегель и уплотнитель, если в качестве наполнения используется стекло или зеркала. Также используется специальная силиконовая заглушка для пивотного механизма.

Поворотный механизм распашной двери-купе

Поворот двери осуществляется осевым поворотным механизмом — пивотом. Он состоит из алюминиевой втулки, вставляемой в отверстие упорной планки из твердого пластика. Алюминиевая втулка крепится в профиль-ручку собранной двери, а скользящая пластиковая петля фиксируется в поворотной направляющей вверху и внизу проема.

Предварительно пивот устанавливают примерно в 5 см от края. Устройство пивота позволяет в ходе установки отрегулировать двери за счет перемещения планки в направляющей.

Возможно осевое вращение двери, поэтому для фиксации двери в закрытом положении применяют остановочный магнит для распашных дверей.

Расчет профиля для распашных дверей

Формулы для расчета размеров алюминиевого профиля для распашной двери шкафа-купе вполне простые:

• Ширина проема за вычетом 2 мм равна ширине верхней и нижней однорядной направляющей: Lн = Lп — 2 мм.
• Ширина двери: Lд = Lп — 4 мм.
• Высота двери рассчитывается по формуле: Нд = Нп — 30 мм, где 30 мм — величина, обеспечивающая монтаж и регулировку двери.
• Габариты вставок рассчитываются по стандартным формулам в зависимости от выбранного вертикального профиля (С/C Classic, L).

Наполнение шкафа купе варианты

А здесь показано, как эффективно организовать хранение в вашем шкафу таким образом, чтобы все вещи были доступными, а хранение удобным и функциональным.

В этом и есть преимущество, когда вы делаете шкаф-купе своими руками. Вы можете так расположить полки, крючки и штанги, чтобы они максимально комфортно подходили для вашего гардероба. Ниже в галерее показаны основные элементы, которые вы можете использовать для своего шкафа-купе.

Источник фото: stroysvoimirukami.ru/kak-sdelat-shkaf-kupe-svoimi-rukam

Или вот еще пример, как эффективно организовать содержимое шкафа-купе. Что означают цифры на фото.

1 — Пантограф.2 – Пока решетка для обуви.3 – Пластиковый лоток для обуви.4 – Выдвижная стойка для галстуков.5 — Держатель брюк выдвижной с боковым креплением.6 – Штанга из алюминия продольная.7 — Трехъярусная выдвижная подставка.8 — Двухъярусная выдвижная подставка.9 — Выдвижная вешалка.10 — Брючница рожковая.

Источник фото: www.mebel-dynastia.ru/zhitelyam/materialy

Когда вы делаете шкаф купе своими руками, то должны сами распланировать организацию хранения вещей исходя из размеров конструкции.

Расположение полок, ящиков и перекладин для вешалок нужно предусмотреть заранее. Вариантов может быть бесконечное множество.

Вот несколько схем размещения вещей в шкаф купе

Посмотрите еще несколько примеров, как организовать наполнение шкафа-купе.

Как собрать шкаф купе чертеж

Если вы отважились собрать шкаф купе своими руками, хорошая инструкция с чертежами и схемами вам не помешает. Самостоятельная сборка, это не только экономия денег, но и бесценный опыт, который пригодится для монтажа других видов мебели. Данный пример, это классическая модель корпусного шкафа купе. Для работы дорогих инструментов не понадобится: шестигранные ключи для комфирматов, отвертка и шуруповерт. Еще приготовьте карандаш и рулетку, без них никак. Инструкцию, как собрать шкаф купе своими руками читайте на сайте, ссылка под галереей.

Источник фото: sborka-mebeli.com.ua/sobrat-shkaf-kupe/

Габариты ящиков

При определении размера выдвижных ящиков важно учесть размеры его деталей:

• боковины;
• направляющих;
• дна;
• фасада;
• задней стенки.

Эти габариты определяют так:

1. Фасад – на 4 мм меньше величины проёма. В фасаде должен быть паз, чтобы прикрепить к нему ручку.
2. Дно можно крепить к ящику двумя способами: прибить к боковинам либо вставить в специальные пазы. В первом случае размер дна определяется по размерам стенок. Во втором учесть нужно глубину паза, толщину материала дна.
3. Боковины должны совпадать по размеру с направляющими либо быть чуть больше их. Высота задней и боковых стенок — равна высоте фасада либо немного меньше (примерно на 40–50 мм).

Важно
Если правильно определены размеры ящика, то они будут легко входить в проёмы, не будет зазоров.

Как самостоятельно собрать шкаф-купе

И еще один пример, как собрать шкаф купе своими руками. Размеры данного шкафа 2480х600х2297, все детали с размерами хорошо показаны на чертеже. Естественно, если у вас нет опыта в сборке мебели, может возникнуть множество вопросов, но начинать с чего-то надо. На самом деле это не очень сложно, если есть хороший чертеж шкафа купе с размерами, необходимые инструменты, то можно начинать набираться опыта. Понятно, что шкафы бывают разные, если вам подходит этот вариант, то можете прочитать на сайте автора очень подробную инструкцию, там детально описан каждый этап сборки. Также вы найдете массу полезных советов. Последовательность сборки шкафа купе своими руками детально показана на пошаговых фото.

Источник фото: www.dezalt.ru/articles/art74.html

Установка дверей шкафа-купе чертеж

Если вы беспокоитесь о том, что у вас мало навыков или работа слишком сложная, чтобы выполнить ее в одиночку, прочитайте эту подробную инструкцию, ссылка находится под галереей. Установить двери шкафа купе можно и своими руками, если все сделать правильно.

Вот что показано на чертеже.

A Рама — верхний вкладыш (опционально) B Верхняя направляющая C Рама — упорные пластины (опционально) D Раздвижные двери E Базовая направляющая F Рама — Нижний вкладыш (опционально) G Концевая панель (опционально)

Многие люди забывают включить такие шаги, как измерение доступного пространства, и не принимают во внимание внутренние элементы, но если вы все это учтете, процесс пойдет легко и эффективно. Источник фото: www.wardrobedoorsdirect.co.uk/installation-guide

Источник фото: www.wardrobedoorsdirect.co.uk/installation-guide

Нюансы раскроя деталей в листе ЛДСП

Выписав все детали на листок бумаги, у вас есть два варианта. Первый — отправиться с этим перечнем прямиком в фирму, где специалисты сделают раскрой и передадут его в мебельный цех на порезку. Минус этого варианта состоит в том, что вы не сможете проконтролировать, насколько правильно сделан раскрой деталей в листе ДСП, а значит, существует возможность переплаты.

Второй вариант — более сложный, но гораздо выгодней для вас — самостоятельно разложить детали и предварительно просчитать требуемое количество листов ЛДСП.

Учитываем структуру плиты

Если вы планируете изготовить шкаф-купе из ДСП с нанесенной структурой дерева, необходимо все детали переписать в определенной закономерности. Например, указав первый размер против структуры.

Если ДСП гладкая, однотонная — размеры деталей позволительно писать в любой последовательности.

Программа раскроя

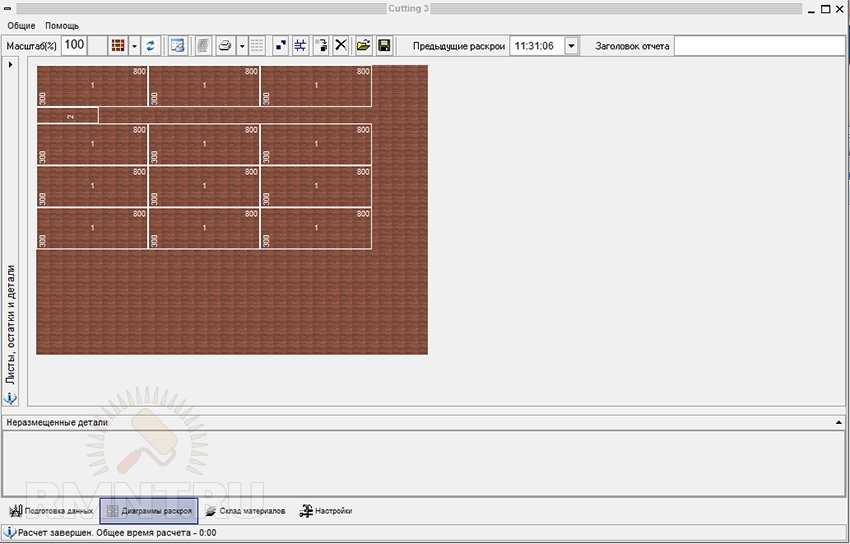

Самая распространенная программа раскроя ДСП — это Cutting. Ее легко можно найти в открытом доступе в интернете, она бесплатная и устанавливается на компьютер в два клика. Программа дает возможность не только автоматически разложить детали в листе, но и позволяет ручную корректировку.

Принцип работы Сutting состоит в том, что вы вводите размеры плиты и деталей шкафа-купе, а она просчитывает оптимальный вариант раскладки. Если вас не удовлетворили результаты раскроя, то можно с легкостью самостоятельно передвигать и переворачивать детали.

Советы мастера:

Габаритный размер листа ЛДСП необходимо вводить на 20 мм меньше. То есть, если плита 1830х2750 мм, в программе указываете 1810х2730 мм. 20 мм — технологическая базировка (на станке обрезаются разбухшие или со сколами края).

В графе «ширина пропила» вводите — 4 мм — это ширина режущей пилы.

Не забывайте про структуру листа ДСП.

Сделав самостоятельно раскрой деталей в листе ДСП, станет понятно, сколько конкретно плит придется приобрести. Зачастую производственный цех не реализует отдельно детали, а учитывает лишь количество плит. Если получится так, что большая часть одного из листов не задействована, вам все равно придется за нее платить. Поэтому, в спокойной домашней обстановке подумайте и  спроектируйте, например, небольшой журнальный столик или дополнительные навесные полки в тон новому шкафу. Таким образом вы максимально используете купленный материал и гармонично обустроите интерьер комнаты.

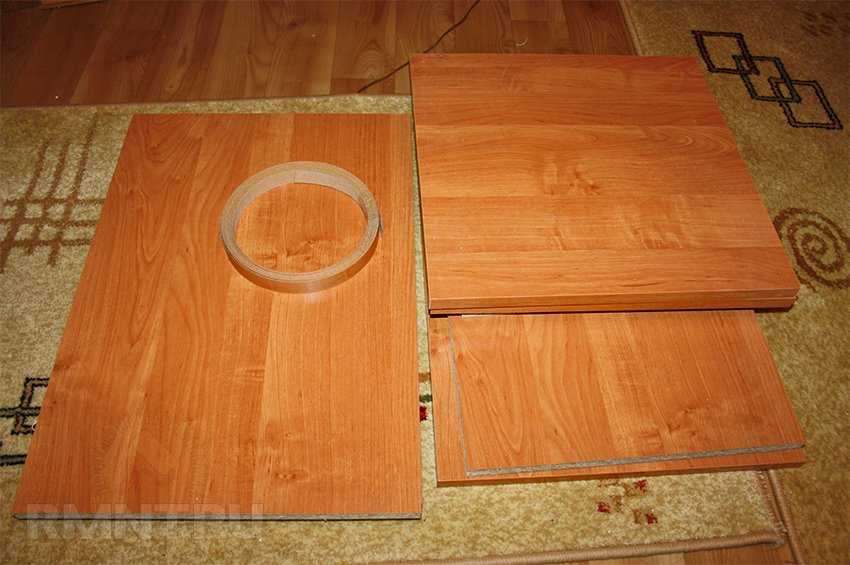

Совет мастера: забирая готовые детали из цеха, обязательно проверяйте соответствие размеров. Не ленитесь, пересчитайте и перемеряйте каждую деталь.

Подводя итог статьи, остается добавить лишь одно. Если вы четко следовали приведенной выше инструкции, были внимательны и не прошли мимо советов опытных мастеров, можете смело направляться с картой раскроя в распиловочный цех, а получив готовые детали — собрать шкаф-купе самостоятельно.

рмнт.ру

Замеры помещения

Первое, что нужно сделать – это внимательно снять размеры помещения, в котором планируется установка шкафа. При расчете размеров делаются замеры длины, ширины и высоты помещения, а так же учитываются такие нюансы, как

• коробка двери,
• выключатель света,
• батарея отопления,
• окно
• и другие предметы, которые будут находиться на месте монтажа шкафа или рядом с ним.

Сначала определяются габаритные размеры. Допустим, мы хотим поставить наш будущий шкаф купе в спальне, при входе возле двери. Ширина от стены до коробки двери составляет 1600 мм, а высота от пола до потолка – 2600 мм. Не спешите сразу делать шкаф точно таких же размеров

Обратите внимание на плинтуса и багеты (в основном они есть у всех), а так же на неровности стен, которые тоже могут иметь место

Вычтите из общих габаритов, по ширине и высоте зазоры на багеты, плинтуса и неровности (обычно это 50-100 мм). Только после этого можно определить общие габариты. Что касается его общей глубины, то, в основном, она стандартная – 600-660 мм. При этом полезная площадь по глубине составит 500-560 мм, т.к. часть пространства (а именно 100 мм) необходимо оставить для установки раздвижной системы.

Если нет возможности сделать стандартную глубину шкафа, вы, конечно же, можете ее уменьшить, но мы не советуем делать ее меньше 400 мм. При этом установить обычную трубу для плечиков уже не удастся. По ширине вещам на плечиках нужно минимум 500 мм. В этом случае нужно будет устанавливать специальную выдвижную систему для одежды.
