Расчет телескопических направляющих для выдвижных ящиков

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Как выбрать роликовые направляющие

Чтобы выдвижная система на роликах прослужила большой период времени, требуется правильно подобрать и установить устройство.

При выборе необходимо учитывать:

вид направляющих. Производителями выпускаются двухрядные и четырехрядные системы для выдвижных ящиков. Основное отличие – количество планок и роликов. В двухрядной системе 2 планки и 2 ролика, а в четырехрядной – 4 ролика и 3 планки. Двухрядные системы имеют меньшую длину и рассчитаны на меньшую степень нагрузки, чем четырехрядные;

размеры направляющих. Для корректной работы необходимо, чтобы длина направляющей была равна глубине ящика, на который предполагается установка системы. Производители фурнитуры допускают уменьшение длины направляющей, но не более чем на 15%. Например, на ящик, имеющий глубину 400 мм, можно установить выдвижную систему длиной 340 мм – 400 мм;

Размерный ряд с указанием толщины и технологических отверстий

способ установки. Большинство роликовых выдвижных систем монтируются на боковой поверхности ящика, что снижает рабочее пространство мебели. Однако современные производители, такие как компания Boyard (Россия), Hettich (Германия), Blum (Австрия), выпускают направляющие скрытого монтажа, установка которых производится на дно. Такие системы позволяют использовать вместительность мебели на все 100%;

Направляющие скрытого монтажа

наличие/отсутствие дополнительных функций. На роликовые направляющие могут быть установлены доводчики, позволяющие плавно закрывать ящик и исключать удары при соприкосновении поверхностей, системы Push-to-open для открытия путем нажатия на его переднюю часть, возвратные пружины, самостоятельно закрывающие ящик после использования.

Выдвижные системы, дополненные доводчиком

производитель. Хорошие и качественные системы изготавливаются компаниями Blum (Австрия), Hettich (Германия), Fgv (Польша), Boyard и Firmax (Россия).

Направляющие для ящика

Многие при проектировании мебели особо останавливаются на направляющих для ящика, оно и понятно ведь от их работы зависит много, например долговечность, плавность хода, направление закрывания ящика, удобство снятия и т.д. Однако сейчас на рынке существуют всего два варианта — это телескопические и обычные роликовые направляющие. У каждого из вариантов есть свои плюсы и минусы, про которые сегодня постараюсь вам рассказать …

ОГЛАВЛЕНИЕ СТАТЬИ

  • Роликовые варианты
  • Телескопические варианты + ВИДЕО
  • ИТОГ

Буду исходить из опыта многих установок на различные ящики. Причем тут есть над чем подумать, особенно в силу сегодняшнего кризиса в стране, ведь один вариант дороже, чем другой хотя и обладает многими преимуществами. Ну что, давайте разбирать все по порядку, первыми предлагаю затронуть самые старые из систем.

Роликовые варианты

Да, действительно, появились они очень давно, еще в 90 – х годах, когда на наш рынок стала поступать импортная фурнитура. Вначале они были западных фирм, но быстро эту эстафету перенял Китай, качество конечно немного «просело», однако из-за массовости и цена на эти продукты также упала.

Если хотите, это была своего рода революция в направляющих элементах, наверное, все помнят старые советские ящики которые ходили (как правило) по пластиковым направляющим, ломающиеся от малейшей нагрузки или веса. Было страшно неудобно, но вот ролики сделали свое дело, и причем достаточно качественно в то время.

Очень быстро началось массовое производство мебели с ними, и потребитель «нарадоваться» на них не мог. Ставили их куда угодно, на компьютерные выдвижные столы, на ящики и т.д.

Строение

Плюсы:

  • Достаточно прочные, если сравнивать со старыми вариантами
  • Простая конструкция, можно отремонтировать самому.
  • Не высокая цена, стоят действительно копейки, размер в 250 мм, начинается от 50 рублей.
  • Легко устанавливаются и снимаются.

Минусы

Ящики не выдвигаются до конца, потому что, нужно чтобы оставалось зацепление двух направляющих, если оно мало, то можно сломать ролики. Это не совсем удобно.

  • Не выдерживают большие грузы, не рекомендуется ставить на тяжелые выдвижные элементы. Просто сломаются пластиковые ролики
  • Пластиковые ролики со временем начинают изнашиваться, что приводит к их заклиниванию, не такому плавному открыванию и закрыванию.
  • Не такой эстетичный вид, как у оппонента.

Телескопические варианты

Позднее творение, появились относительно недавно, порядка 5 – 7 лет назад. Сейчас большой выбор, как китайских компаний, так и европейских. Известны под разными названиями – метабоксы, тандембоксы и собственно сами «телескопички». Сейчас практически 90% производителей используют их в своей мебели, но почему такая знаменитость и признание?

Все просто, эти варианты, отвечают золотому правилу – «цена-качество». Они имеют ряд преимуществ, по сравнению с оппонентом, хотя справедливости ради есть и минусы. Но для начала хочется рассказать о строении

Строение

Тут схема почти такая же – две направлявших, которые двигаются одна в другой. Только вот если у роликовых механизмов, они как бы накладываются друг на друга, то вот у телескопических вариантов – они вставляются друг в друга.

То есть зажимы идут и сверху и снизу. Также тут не один или два ролика, а целая система, чем то похожая на подшипник, движущихся элементов масса, это либо ролики, либо шарики.

Но в любом варианте они металлические, что значительно продлевает срок службы.

Хочется отметить, что сейчас вариаций масса, как я уже писал сверху, так метабоксы (тандембоксы), это уже целая система!

Плюсы

  • Они выдерживают большие нагрузки, по сравнению с оппонентом.
  • Выдвигаются до конца, то есть входит весь ящик.
  • Само строение прочнее, металлические ролики дольше работают.
  • Выглядят аккуратнее

Минусы

  • Стоят дороже, рейка в 250 мм начинается от 100 рублей.
  • Сложнее разбираются
  • Самому, практически не сделать
  • Сложнее снять ящик

Кстати у меня есть статья и видео, про то, как снимается ящик на таких направляющих (не всем это дано), почитайте и посмотрите полезно.

ИТОГ

Если подвести итог, то получается что телескопические направляющие гораздо совершеннее, чем роликовые, хотя и немного дороже. Поэтому и производители переходят на них. Выбирайте именно такие, не пожалеете, мебель прослужит дольше. Ну а «ролики», это прошлый век, их сейчас даже сложно купить. Да и экономии в последующем практически никакой.

НА этом все, старался вам помочь, читайте наш строительный сайт.

Какой выдвижной механизм выбрать

При выборе механизма нужно учитывать три вещи: бюджет, предполагаемую нагрузку, дизайн. Выбор зависит только от потребителя. Если хочется мебель без ручек, подойдет шариковая система обратного действия. При желании получить суперэконом, стоит выбрать стандартные роликовые направляющие.

Если планируются значительные нагрузки, рекомендованы направляющие шариковые или варианты скрытого монтажа (тут стоит также учитывать, сколько сможет выдержать дно). Те, у кого бюджет не ограничен, могут выбирать тандембоксы. Также стоит учитывать безопасность и глубину конструкции. Как уже говорилось, направляющие обратного действия не рекомендованы для детских. А от глубины зависит, на сколько фурнитура сможет выдвинуть ящик. Если берется глубокая мебель, например, 900 мм, лучше отдать предпочтение системам полного выдвижения и тандембоксам. По качеству продукции лучше ориентироваться на лидеров рынка – Boyard, Blum, ТБМ, Hettich, Braun или Raumplus.

Шариковая система обратного действия подходит для мебели без ручекСтандартные роликовые направляющие стоит выбирать для суперэкономаДля значительных нагрузок рекомендованы направляющие шариковыеЕсли бюджет не ограничен, выбирать тандембоксы

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

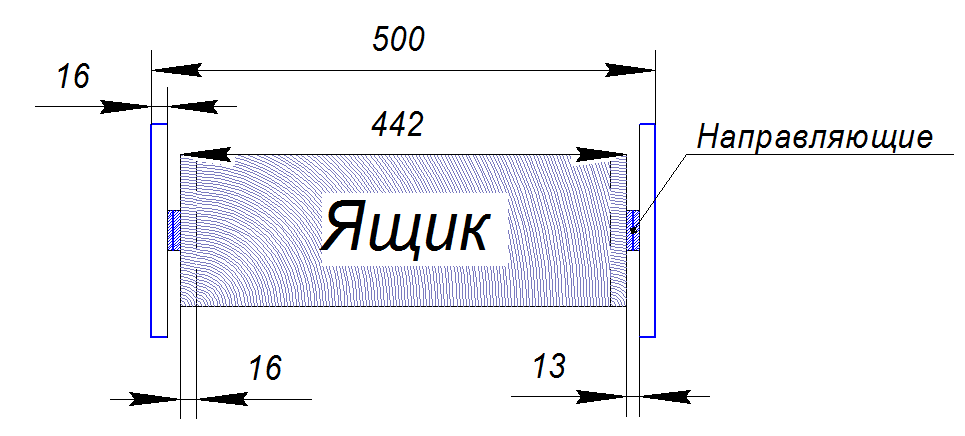

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм: 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Отличие шариковых направляющих от роликовых

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Расчетные размеры ящика

Чтобы правильно установить шариковые направляющие полного выдвижения, требуется осуществить некоторые действия. Следует соблюдать некоторые требования, особенно в случае создания мебели самостоятельно.

  1. В выдвижных сооружениях без учета фасада ширина должна быть на 26 мм меньше, нежели ширина места крепления. Таким образом с каждой стороны должен присутствовать зазор, размером в 13 мм с целью установки направляющих.
  2. Длина ящика и длина самого приспособления для выдвижения должна четко совпадать. В среднем это от 25 до 80 см. Промежуточные размеры обычно производятся с шагом в 5 см. При этом до задней стенки шкафа данная конструкция обычно не доходит приблизительно на один сантиметр.
  3. В отличие от предыдущих замеров, на высоту выдвижных емкостей ничего не влияет, кроме желания хозяев. Обычно это от 80 до 250 мм. Однако данный показатель может значительно отличаться в большую сторону.

Продольный рейлинг

Для увеличения высоты ящика и его полезного объема совместно с направляющими MB можно использовать продольный рейлинг MB00081.

Продольный рейлинг — это трубка, которая устанавливается над ответными частями между задней стенкой и фасадом. Максимальная высота ограничена высотой задней стенки изделия (шкафа, тумбы) и несущей способностью направляющих MB. При разработке этих креплений также учтена возможность небольшой корректировки расстояния между задней стенкой и фасадом, чтобы выставить нужный угол наклона фасада.

Направляющие MB и продольные рейлинги поставляются в двух цветовых решениях: белый (W) и серый (GR).

Монтажные длины:

270, 300, 350, 400, 450 и 500 мм.

Упаковка:

направляющие MB — 10 комплектов в упаковке, продольные рейлинги для направляющих MB — 50 комплектов в упаковке.

BOYARD производит направляющие MB из высококачественной холоднокатаной листовой рулонной стали. Ролики производятся из полиоксиметилена (POM) — самосмазывающегося материала, который сочетает высокую жесткость и твердость со стойкостью к ударным нагрузкам и растрескиванию, в том числе и при низких температурах. POM имеет отличные пружинные свойства. Отличается высокой усталостной прочностью при динамических и знакопеременных нагрузках, износостоек, обладает низким коэффициентом трения. Ролики направляющих MB обеспечивают легкое выдвижение мебельного ящика на протяжении всего срока эксплуатации мебели.

Разновидности

Чаще всего заводы-производители комплектуют роликами для передвижения мебели журнальные столики, комоды, кресла, выкатные тумбы. Они гарантируют плавный ход любого предмета меблировки, позволяют откатить его в сторону без ущерба напольному покрытию. Наличие подобной фурнитуры упрощает перемещение мебели, а также уборку пыли под ней. При необходимости роликами можно дополнить любую конструкцию — как раритетную, так и современную. Но прежде всего стоит разобраться в разновидностях изделий и их функциональных особенностях.

Опорные

Роликовые опоры можно подобрать для любого предмета меблировки. С их помощью можно передвигать габаритный шкаф, выставочное оборудование, диваны и напольные стеллажи для ящиков. Такие опоры классифицируют по трем признакам.

По типу конструкции

По этому критерию ролики подразделяются на следующие виды:

  1. Поворотные — будут удобны для оснащения любого элемента меблировки, обеспечивая его маневренностью.
  2. Неповоротные — подойдут для монтажа мебели, которую не нужно разворачивать.
  3. С тормозом — предусматривают механизм, помогающий блокировать колеса и поворотный узел.
  4. Без тормоза — неповоротный вид, предназначается для мягких полов, которым жесткие мебельные ножки категорически противопоказаны.

Если колесную опору планируется монтировать на стенды или выставочные столы, лучше выбрать модель со стопором. Это обеспечит надежную фиксацию мебели и безопасность предметов, находящихся в ней. Для надежности рекомендуется установить два или больше роликов со стопорами.

По типу вращения и установки

По типу вращения ролики подразделяются на прямоходные и поворотные. С помощью первых колесиков двигать мебель по помещению можно только прямолинейно. Вторые позволяют перемещать ее в любую точку комнаты, даже в стесненных условиях, за счет крепежной оси.

Самые распространенные методы установки роликов:

  1. С помощью конфирмата.
  2. Через втулочное крепление.
  3. Применяя резьбовое соединение.

Для раздвижных систем

Особого внимания заслуживает также фурнитура, применяемая при изготовлении раздвижных систем, она определяет срок службы всей конструкции. Ролики играют важную роль в работе механизма, их тип и размер следует подбирать с учетом веса, конфигурации изделия.

Подвесные

Работа подвесной системы заключается в том, что по верхнему профилю движутся ролики, которые отвечают за открывание/закрывание дверей, а в ее нижнюю часть устанавливается специальный фиксатор для удержания конструкции. Преимущество этого механизма в том, что он накладывается на фасад, а не внутрь изделия, поэтому торцы не видны. При установке сверхточных механизмов двери будут открываться бесшумно. Монтаж такой системы более сложен, чем у нижнеопорного варианта, так как регулировать ролики нужно в двух плоскостях. Механизм отличается практичностью, не забивается пылью, не деформируется.

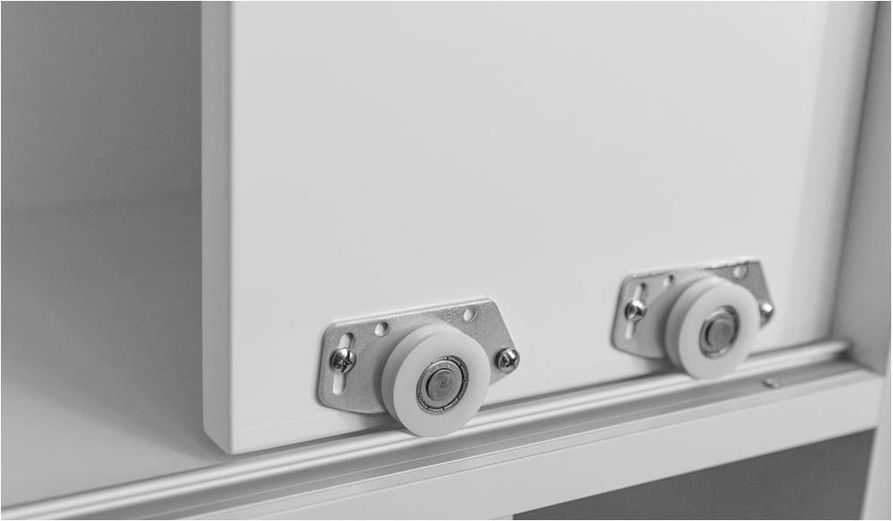

Нижнеопорные

Нижнеопорная система — универсальная и максимально крепкая конструкция, ее основная нагрузка приходится на ролики, перемещающиеся по нижней направляющей. Даже высококачественная продукция обойдется значительно дешевле подвесной, что обусловлено технологией изготовления — она менее затратная.

Качество деталей — гарантия исправной работы раздвижной системы, роликовые направляющие обеспечивают мягкое движение таких элементов мебели, как дверцы, ящики, полки. От их прочности зависит продолжительность эксплуатации перечисленных деталей.

Как сделать направляющие для станков своими руками?

Направляющие для самодельного станка, естественно, нужно делать своими руками, иначе зачем надо было начинать его изготовление.

Я живу в довольно маленьком городе, и выбор на строительном рынке у нас не слишком большой. А цены дерут зверские. Я долго мучился, заказывал из интернета, но однажды не выдержал. Почта, которая никогда не привозит ничего вовремя. транспортные компании, которые дерут за каждый лишний грамм огромные деньги.

В общем, вопрос встал – мне нужны направляющие для станков, и нужны прямо сейчас. Так как взять их неоткуда, пришлось делать самому. На выходе получилось очень симпатично, да и вполне функционально. Описывать сам процесс изготовления станины смысла нет, все и так понятно. Все запчасти, которые вам понадобятся, изображены на этом фото :

В умелых руках – 5 минут и готово.

Но, так как этот вариант не универсален, я начал копать дальше. Захотелось сделать рельс

Делал из дерева, крепил на металлическую основу. У станка рабочее поле вышло 1050 мм на 1050 мм – универсально и удобно. Первый вариант не устроил из-за тяжелого движения – почему-то была очень большая сила трения. Переделывал пару раз. Остановился на таком варианте – работают как часы!

Если не очень поняли по фото – вот схематичное изображение. Ничего сложного.

Дальше ушел в рельсы с головой, немного поколдовал и вышло как-то так:

Этот вариант местные мастера попросили у меня купить. Можно бизнес открывать.

В общем, я могу с уверенностью человека, который покопался в этой теме и попробовал все своими руками, сказать, что сделать своими руками направляющие для станков несложно, если вы дружите с руками, головой и инструментами. Главное – начните. Любые возникающие вопросы можно погуглить, но делать это лучше по ходу дела. Если начнете откладывать дело, пытаясь изучить все заранее, можете не приступить вообще.

Видео: ЧПУ своими руками (мебельные направляющие)

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

Как собрать и установить направляющую на роликах на боковину ящика? Процесс выполнения работы следующий:

  1. на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
  2. просверливаются отверстия для креплений;
  3. направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

Фиксация направляющей на боковой части

  1. по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

  1. две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

  1. согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

  1. установить фиксаторы, закрепив их саморезами;
  2. в фиксаторы вставить и закрепить направляющие планки;
  1. установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Можно ли заменить одну выдвижную систему ящика на другую?

Обычно этим вопросом озадачиваются те, кто приобрел бюджетный кухонный гарнитур с выдвижными ящиками на роликовых направляющих, качество которых «не очень». Хочется заменить их на что-то получше и вообще другое, более приятное в эксплуатации.

В общем, причины могут быть разные. И есть одна хорошая новость – да, это возможно. Менять фасады и сам корпус тумбы с ящиками не придется. Может быть несовпадение по крепежу. Но поскольку все крепления располагаются с внутренней стороны фасадов и стенок корпуса, это будет незаметно.

А вот относительно самих коробов выдвижных ящиков все не так однозначно. Ведь у разных выдвигающихся механизмов может отличаться как и размер, так и конструкция ящика.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Замеры, закупки, сборка.

Для начала произведем все необходимые замеры. Сделать это просто, учитывая несколько правил. Первое – обмеряем исключительно внутреннее пространство. Второе – учитываем внешнюю облицовку ящиков (она будет выше и шире стенок ящика), а также расстояние под направляющие. Третье – рассчитайте расположение и количество ящиков, чтобы они не мешали друг другу и не соприкасались. За пример может е взять готовый выдвижной ящик, наверняка, у вас в квартире он имеется.

За какими материалами и комплектующими отправиться в магазин мебельной фурнитуры?

  • детали из ЛДСП, в соответствии с вашими замерами (не забудьте заказать кромление),
  • направляющие и ролики,
  • конфирматы и саморезы,
  • декоративные элементы (ручки, накладки и т.д.).

Сборка короба

Итак, мебельная фурнитура в Смоленске приобретается в «Империи Плит». В других городах – в проверенным временем местных магазинах. Затем все необходимое доставляется домой и начинается процесс сборки.

Шаг первый – короба. Крепим стенки встык друг к другу, равняя при помощи уголка. Скрепляем конфирматами. Наносим разметку под направляющие и ролики. Далее крепим дно ящика. С декоративной панелью элементов можно повременить и крепить ее после установки направляющих. Однако, если вы уверены в себе, то можно собрать ящики сразу и полностью, включая установку ручек.

Опять же за пример берем уже имеющиеся в доме ящики, тогда вопросов не возникнет.

Крепление направляющих и установка ящиков

Как мы знаем, если нужна хорошая мебель, то фурнитура должна быть первоклассной. Так что не экономьте на направляющих и роликах – это продлит жизнь ящиков, упасет от повреждений мебели при перегрузе. Устанавливайте ролики и направляющие, в соответствии с разметкой. Примеряйте ящики. Все готово!

Расчет и монтаж направляющих

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.

Сделать разметку ящиковОтметить положение направляющих на стенках тумбыЗакрепить направляющие в тумбеПрикрутить вторую часть направляющих к стенкам ящиковСоединить

Технология монтажа

Как установить правильно роликовую направляющую? Схема монтажа зависит от способа крепления.

Установка боковых роликовых направляющих

Как собрать и установить направляющую на роликах на боковину ящика? Процесс выполнения работы следующий:

  1. на боковой поверхности отмечаются места расположения планки направляющей и места ее фиксации;
  2. просверливаются отверстия для креплений;
  3. направляющая фиксируется. Как крепить систему? Для фиксации используются саморезы (винты), поставляемые в комплекте;

Фиксация направляющей на боковой части

  1. по аналогичной схеме производится монтаж второй планки направляющей на каркасе мебели;

Фиксация направляющей на каркасе мебели

  1. две части направляющих совмещаются между собой.

Соединение планок выдвижной системы

Как установить ящик на направляющих роликового типа, смотрите на видео.

Установка скрытых роликовых направляющих

Чтобы произвести монтаж скрытой направляющей, необходимо:

  1. согласно прилагаемой схеме произвести расчет и определить места установки удерживающих фиксаторов;

Расположение отверстий для крепления направляющих

  1. установить фиксаторы, закрепив их саморезами;
  2. в фиксаторы вставить и закрепить направляющие планки;
  1. установить основания на каркасе и соединить части системы между собой.

По аналогичным схемам можно произвести монтаж направляющих для выдвижных полок в шифоньере, тумбе или полочки компьютерного столика.

Собирая мебель, мастерам часто приходится сталкиваться с необходимостью выбора и закрепления направляющих, по которым передвигаются ящики. На первый взгляд не самый сложный процесс требует внимательности и аккуратности, так как от качества деталей и выполненного монтажа зависит долговечность конструкции и удобство ее эксплуатации.

Установка направляющих для выдвижных ящиков

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
