Принцип работы электронных весов
Напольные весы, как правило, разделяют на две категории: механические и электронные. Первыйтип прибора определяет массу тела при помощи измерительной пружины, которая размещена под платформой весов. В процессевоздействия на устройство, давление на упругий элемент возрастает, что приводит к смещению стрелки по измерительной шкале.
Однако,на смену традиционным механическим приборам пришли более современные электронные устройства. Благодаря оснащению весового оборудования электроникой, значительно понизилась погрешность измерения массы тела, а такжеувеличился уровень удобства снятия контрольных показаний.
Каждая модель электронных механизмов состоит из следующих элементов:
- — тензодатчиков;
- — печатной электронной платы;
- — дисплея;
- — кнопок.
Принцип работы электронных напольных весов основан на измерении электрического сопротивления встроенных компонентов конструкции – тензорезисторов. Данные элементы представляют собой специальные датчики резистивного типа, которые в процессе деформации под воздействием массы взвешиваемого человека, изменяют показатели прибора пропорционально весу человека.
Выход из строя элементов питания
Это самая распространенная и одновременно довольно легкая поломка напольных весов, устранить которую своими руками легко и быстро сможет любой даже неподготовленный в техническом плане человек.
Чаще всего с электронными весами всё в порядке — нужно просто заменить элемент питания
Основной признак того, что требуется замена батареек, — это внезапный отказ выводить цифры на экран (он попросту не включается). Чтобы добраться до элементов питания, нужно открутить несколько шурупов или открыть специальную крышку, закрывающую вход в батарейный отсек.
Для проверки работоспособности элементов питания их следует поместить в другой электроприбор. Или можно вставить новые батарейки и наглядно убедиться, что проблема именно в них — напольные весы после этого заработают.
Поломка тензодатчиков
Одной из наиболее серьёзных неполадок, которая возникаетв процессе длительной эксплуатации электронных конструкций, является поломка тензодатчиков.

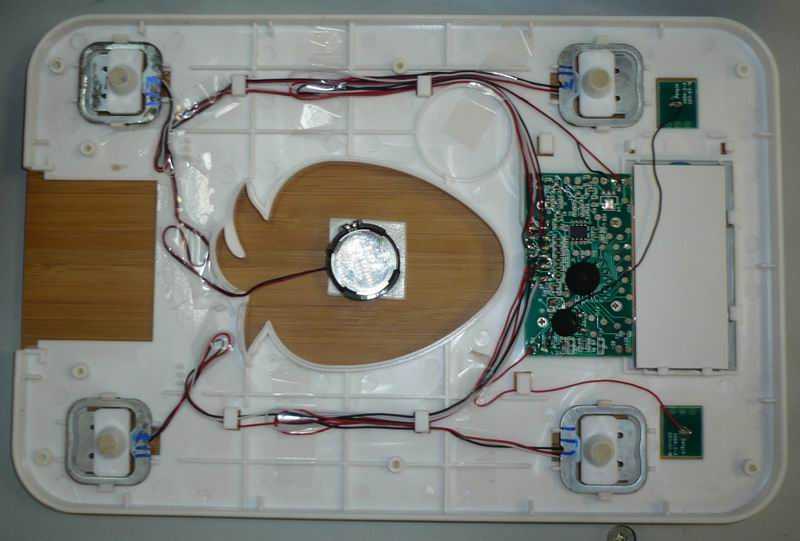

Как правило, напольные весы данного типа оснащены неподвижной платформой и специальными опорами, при помощи которых происходит измерение веса. Под ножками прибора, расположена прочная рама, которая выполнена из особого сплава металлов. Благодаря наличию данного элемента, происходит изгибание каркаса в процессе эксплуатации устройства, а после прекращения воздействия – возврат в первоначальное положение.
Каждая рама, зачастую, оборудована небольшой пластиной, которая выполняет функцию основного сенсорного узла в электронном изделии.
Чувствительная полоса, как правило, впечатана в раму и залита специальным клеем(компаундом). К ней подключены три провода, которые обеспечивают измерение сопротивлений моста.
При эксплуатации прибора происходит изгибание четырёх рам по углам и перераспределение избыточной нагрузки. Электронный прибор автоматически суммирует все показания и при помощи печатной платы выводит результат на табло.
Помните, в процессе эксплуатации, каркас напольного устройства легко разрушается при воздействии на него веса, который превышает допустимые параметрыдля данного оборудования. Как правило, в таком случае происходит искривление силовых элементов рамы.
Устранитьтакую деформациюпоможет выпрямление каркаса. Однако, если при визуальном осмотреотсутствуют повреждения, то для выявлениянеисправности следует использовать специальный прибор, омметр. Для этого каждый датчик аккуратно отпаивают от платы и измеряют сопротивления между тремя электрическими проводами. При исправном состоянии прибора данный показатель в четырёх углах весоводинаковый.
В случае, разрыва провода тестер покажет другое значение сопротивления. При обнаружении неполадки следует аккуратно очистить чувствительную пластину от компаунда.
Бывают случаи, когда припаянные к пластине три провода-оторваны. При обнаружении неполадки производят восстановление электрических соединений при помощи паяльного оборудования. Как правило, данная процедура позволяетвозобновить полноценное функционированиевесовой конструкции. Однако, в некоторых случаях прибор не работает по причине неисправности в резистивном датчике. В таком случае следует произвести замену непригодного механизма.
Помните, любое механическое повреждение сенсорной детали, зачастую, приводит к выходу из строя всего узла конструкции.
Полезные советы
Перед покупкой напольных весов следует внимательно изучить особенности функционирования и технические характеристики прибора.
При выборе электронного устройства следует учитывать следующие нюансы и рекомендации.
Систему измерения веса. Как правило, европейские производители измеряют вес человека в фунтах.
Помните, система измерения напольных весов должна быть метрическая.
-
Материал изготовления корпуса. При выборе устройства следует отдавать предпочтение моделям с металлическим основанием. Изделия, выполненные из пластика, как правило, недолговечны и быстро теряют свою первоначальную форму.
-
Устойчивость прибора. При покупке напольных весов следует проверить наличие механизмов, которые позволяют установить оборудование на неровную поверхность.
-
Проверяйте точность весов. Для этой цели необходимо положить на устройство фасованный товар или сравнить его массу на разных приборах.
-
Не перегружайте прибор. Данная рекомендация поможет исключить вероятность повреждения или поломки устройства.
-
Выбирайте правильное расположение техники. На сенсорный механизм весов могутвоздействовать электромагнитные излучения, которые исходят от близлежащей радиоаппаратуры или других мощных приборов. Поэтому для определения точного веса следует размещать устройство вдали от данных агрегатов.
Помните, своевременное техническое обслуживание электронныхвесов поможет свести к минимуму вероятность возникновения поломок в процессе эксплуатации данного оборудования.
При обнаружении неисправности следует немедленнопредпринять меры по устранению неполадки. Однако, если ликвидировать проблему самостоятельно не удалось, необходимо обратиться за помощью в сервисный центр.
Регулярный уход за электронными весами хорошего качества станет залогом стабильной и бесперебойнойработы данного устройства
Обзор возможных поломок и способы их устранения
Помните, перед ремонтом напольных весов, в первую очередь, следует определить характер неисправности. Для этого следует аккуратно открутить крышку прибора и произвести визуальный осмотр техники.
Рассмотрим основные неполадки электронного устройства.
- Отсутствие изображения на дисплее. Данная проблема, зачастую, связана с выходом из строя питающих элементов конструкции. Для проверки механизмов необходимо снять корпус прибора и вытянуть батарейки из специальных разъёмов. Затем испытать их работу на аналогичном рабочем оборудовании. Как правило, изображение появляется на экране при замене непригодных элементов питания.
- Неисправности в шлейфе прибора. Данный компонент, как правило, соединяет электронную плату весов и специальный экран, на который выводится информация. В некоторых случаях он неплотно прилегает к деталям конструкции, вследствие чего возникают неполадки в процессе работыоборудования.
Для ликвидации проблемы следует чуть-чуть приподнять плату и плотно прижать её к дисплею. Данную манипуляцию производят при помощи деревянного бруска, который устанавливают между элементом и корпусом.
Выведение на монитор ошибочной информации. Определение неточного веса происходит, зачастую, при истончении контактных концов прибора. Неполадку ликвидируют путём замены соответствующего реле в устройстве механизма.
Помните, контактные концы оборудования должны плотно прилегать к специальным опорам электронного устройства.
Засорение напольной техники. В процессе эксплуатацииприбора происходит постепенное оседание пыли на внутренних элементах конструкции. Такое засорение, как правило, приводит механизм в нерабочее состояние. Для устранения данной проблемы следует регулярно очищать устройство, используя сухое полотенце.
Помните, попадание воды внутрь рабочего механизма может стать причиной поломки оборудования.
Определение неточного веса. Некорректная работа весов, зачастую, является результатом неправильной колибровки электронного устройства. Для восстановления точных настроек следует нажать на одноимённую кнопку прибора и удерживать её до момента выведения на дисплей слова «CAL». Как правило, продолжительность данного процесса составляет около 30 секунд. Затем на дисплее будет отражено цифровое значение веса, при помощи которого необходимо произвестиколибровку. В качестве эталона может выступить любой предмет. Однако, на нём должна быть указана точная масса. Затем эталон кладут на весы и ожидают появления на экране слова «PASS». После завершения колибровкиполученное значение веса удаляют и выключают устройство.
При неудачной настройке прибора на дисплей будет выведена надпись«FAIL». В таком случае процедуру следует выполнить заново.
Сбой в работе механизма. Данная поломка, зачастую, возникает в результате перегрузки устройства
Именно поэтому прежде, чем покупать прибор важно определить предельно допустимую норму взвешивания, выходить за границы которой категорически запрещено
В противном случае происходит деформации силовых элементов рамы. Для восстановления работоспособности прибора следует произвести их выпрямление при помощи строительного уровня, штангенциркуля или специального уголка.
Помните, в процессе устранения неполадок запрещено прикасаться к дисплею. Данный элемент расположен под герметическим стеклом и случайное проникновение воздуха под защитную поверхность способствует нарушению поляризации кристаллов. Как следствие, экран чернеет, и на нём появляются разводы. По этой причине не следует разбирать арматуру, которая фиксирует дисплей.
Как правило, восстановление работы старыхдеталей или их замена на новые, приводит к нормализациифункционирования электронного механизма.
Отказ работы в связи с попаданием внутрь посторонних предметов или воды
Иногда в середину корпуса попадают частички продуктов, сыпучих товаров или даже вода. Поскольку напольные весы часто используют под открытым небом, то, например, ветер, мороз или сильная жара только усугубляют положение. И тогда электроприбор перестает работать внезапно и без видимых на то причин, но причина есть всегда.
Попадание внутрь корпуса воды скажется на устройстве крайне негативно
Владелец (или ответственное лицо) должен постоянно следить за чистотой корпуса и не допускать попадания на него воды и водных растворов. Если такое случится, нужно немедленно протереть это место сухой ветошью или салфеткой.
