Пресс для отжима сока своими руками, выбор модели и реализация идеи

Соковыжималка для яблок из домкрата своими руками

Конструкция, выполненная из домкрата, позволит отжимать сок, не прилагая физических усилий.

Что понадобится

Для изготовления аппарата потребуется несколько элементов:

Опора – удерживает соковыжималку на земле и отвечает за ее равновесие. Может быть собрана как из деревянных, так и из металлических составляющих.
Главный корпус может иметь произвольную форму в зависимости от материалов изготовления. Объем этого элемента обуславливает количество плодов, одновременно загружаемых для переработки.
Решетка, фиксирующая сырье – предотвращает скольжение, возникающее из-за большого количества выдавленного сока.
Устройство для давления – именно под его воздействием плоды пускают сок. Желательно, чтобы этот механизм был поршневого типа.
Средство, способствующее подъему поршня или домкрата.
Элементы, облегчающие работу: оказывающий давление домкрат и рукоятка винта.
Сосуд, куда будет поступать готовый сок. Для этой цели лучше всего использовать емкости с большим объемом, превышающим количество получаемого за один раз продукта, это предотвратит его разлив.

Пошаговая инструкция

Последовательность изготовления:

Выбор домкрата. Для сборки можно взять как гидравлический, так и ручной тип. Преимущество первого – облегчение работы и обеспечение удобства, недостаток – абсолютная стационарность. В то время как ручной домкрат после отжима сока подлежит возврату для использования по непосредственному назначению.
Создание рамы. Конструкция обязательно должна быть стальной и способной выдержать вес поддона, бочки и плодов. Лучше всего, если она будет сваренной, поскольку от ее прочности зависит мощность соковыжималки.
Выполнение бочки для отжима, которая может быть деревянной или металлической, но обязательно иметь отверстия внизу и по бокам для стекания сока. Готовую бочку крепят к каркасу: металлическую приваривают, деревянную – устанавливают на поперечные перемычки и фиксируют посредством крепежа из металла, исключая ее малейшее скольжение и смещение.
Изготовление упора для домкрата. Обычно для этого соединяют друг с другом несколько деревянных досок.
Создание прокладок из дренажа и емкости/поддона, в который будет стекать готовый сок.
Подключение домкрата. Элемент устанавливают на упор и приводят в движение вручную.

Перед использованием изготовленную самостоятельно соковыжималку необходимо тщательно вымыть и просушить.

Яблочный сок на зиму без добавления сахара

В рецепте этого сока не используется совершенно ничего, кроме, конечно же, яблок.

А отсутствие сахара в напитке самым лучшим образом скажется на вашей фигуре. Единственное условие рецепта таково – яблоки должны быть сладких сортов.

Компоненты:

Яблочки – сколько имеется.

Вымойте фрукты и пропустите их через соковыжималку. Сок слейте в эмалированную кастрюлю и дайте закипеть. Проварите три минутки, после чего разливайте по баночкам. Те обязательно должны быть заранее простерилизованы.

Теперь сок можно закупоривать. Переставьте баночки донышком вверх и укройте каким-нибудь покрывалом или одеялом. Оставьте в покое, пока сок не остынет. А уже позже переставьте в прохладу.

Какой использовать домкрат и как его доработать

Наиболее доступным и пригодным для изготовления домашнего пресса будет гидравлический автомобильный домкрат стаканного типа. Как упоминалось выше, рабочее усилие вы вправе выбирать под свои задачи, в продаже присутствуют относительно недорогие устройства, способные выжимать до 20 тонн и даже больше.

Основная проблема с использованием таких домкратов заключается в их неспособности работать в перевёрнутом положении. Кажется наиболее логичным закрепить домкрат стационарно на верхней балке и использовать нижнюю как опору под деталь. Однако для этого потребуется доработка гидравлического механизма.

Первый вариант переделки домкрата — установка дополнительного расширительного бачка ёмкостью около 300 мл. Бачок связывается с заливным отверстием домкрата обычной силиконовой трубкой. Для её плотной посадки можно использовать резьбовые штуцеры под кислородный шланг, которые в ассортименте присутствуют в любом магазине автозапчастей.

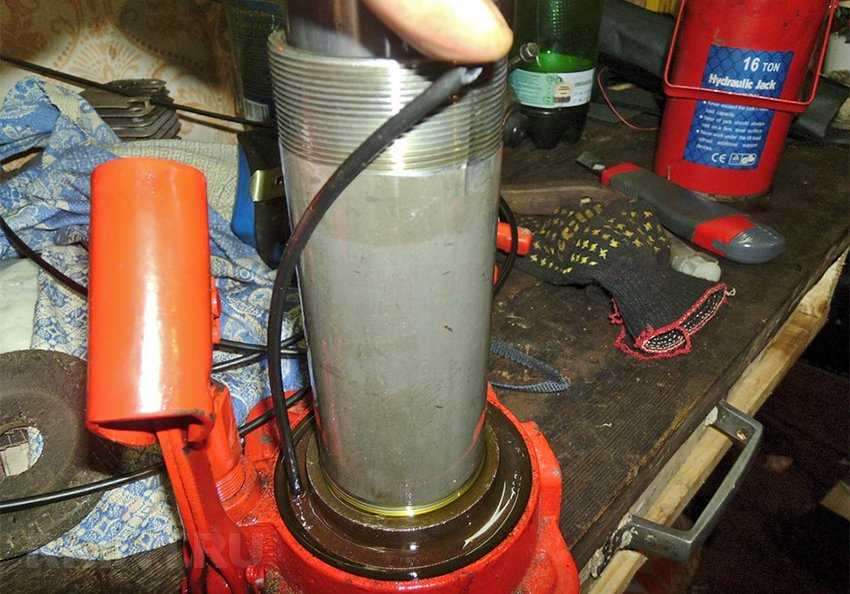

Другой вариант переделки потребует разборки домкрата. Необходимо полностью слить масло и прокачать плунжер, затем скрутить верхнюю прижимную гайку, зажав её в тисках. После этого резиновой киянкой расшатывается внешний стакан, он должен выйти из посадочного кольца в основании домкрата. Сразу возле рычага плунжера расположено отверстие для забора рабочей жидкости. Вся проблема кроется здесь: стакан наполнен не полностью и поэтому в перевёрнутом состоянии отверстие не контактирует с маслом. Чтобы это устранить, в него нужно плотно запрессовать трубку, длиной почти во всю высоту стакана.

Если не переделывать домкрат, придётся реализовать более сложный механизм с дополнительной третьей балкой. Она должна скользить по боковым стойкам-направляющим и иметь достаточно плотную посадку, чтобы при накачке давления домкрат не сдвинулся с места. В нашем случае домкрат просто крепится в перевёрнутом положении к центру верхней балки. Здесь не нужно массивных болтов, достаточно проделать в опорной пластине домкрата пару отверстий и обеспечить фиксацию болтами М10 или М8, способными выдержать вес самого домкрата и незначительное усилие сдвига на начальном этапе сжатия.

Варианты самодельных прессов

Проще всего сделать винтовой пресс. Постепенное увеличение давления головкой на мезгу обеспечивает оптимальное воздействие на клетки, разрушая их по мере отбора жидкости. Аппарат может быть изготовлен из дерева или металла. На основание рамы устанавливают корзина с лотком для отбора сока в емкость. Вся внутренность корзины закрывается фильтрующим материалом. Укладывается мезга, закрывается остатками ткани. На поверхность опускается круг, на который давит пресс при движении штока. Сделать пресс для сока своими руками, как на картинке, поможет чертёж:

1 – струбцины; 2, 3 – рама с перекладиной; 4, 5 – винтовая пара с закреплённым кругом.

Для сбора сока используется эмалированная кастрюля с впаянным отверстием для отвода сока. Внутрь нужно установить корзину с перфорацией, подойдет бак от стиральной машины. Необходимо устроить наружные ребра жесткости, чтобы устанавливать корзину по центру. При укладке мезги используют прокладки для создания равномерного давления на малые порции мезги. Можно заполнять полость фильтрующими конвертами, уложенными плашмя. Под металлическую корзину снизу нужно установить деревянный кружок, чтобы давление не разрушило внешнюю кастрюлю. За один цикл, в течение 5 минут, винтовой пресс отожмет до 1,8 л сока.

При отсутствии возможности выточить винтовую пару, можно воспользоваться домкратом, который есть в каждом хозяйстве.

В деревянной конструкции между деревянными рамками укладывают мешочки из фильтрующего материала. Мезга размещается между дренажными рамками, сок стекает в поддон. Понятно, что текстиль выбирается крепкий, чтобы выдерживал давление пресса. В таком аппарате нет металлических частей, сок соприкасается только с древесиной. Поэтому нельзя брать смолистые породы, чтобы не «ароматизировать» продукт. Нужны дубовые или буковые бруски. Дощечки для рамок должны выдерживать давление, быть толще 20 мм. Отделение сока в этом прессе составляет 70 %.

Конструкция пресса для отжима сока, изготовленная своими руками из домкрата с нижней фиксацией более сложна.

Винтовая часть сверху нужна только для фиксации крышки. Подвижная опорная площадка поднимает бак на салазках вверх. Нет предела выдумке мастеров.

Используют для отжима сока клиновой пресс. Простейшее устройство работает по принципу сдавливания мешка с мезгой, помещенного в конус из досок. При сужении угла, за счет задвигаемых клиньев, плоскости досок стремятся к соединению, мешок сжимается, сок стекает вниз в подставленный сосуд. В другое время козлы используют для заготовки дров.

Как сделать основные детали прессов

Можно всё сделать самому. Заранее готовятся материалы и инструменты, читается этот материал, а потом делается за один раз. Так выйдет недолго по времени, а инструкция подскажет, где ждать сюрпризы.

Поддон

Если для изготовления пресса используются части барабана стиральной машинки, то для поддона берётся внешний кожух барабана:

Он обрезается на нужную высоту.
Снизу глушатся все отверстия.
Делается только одно отверстие для стока фруктового напитка. Это отверстие должно быть сбоку в нижней части.

В качестве поддона также используется хоть бочка, хоть пластиковый или металлический таз. В нём также делается отверстие для слива сока.

Фильтры

Этот элемент пресса для яблок изготавливается своими руками из деревянных плашек или барабана стиральной машинки. Если берётся дерево, то выбираются плотные сорта, которые не впитывают влагу, не имеют смол и сильного собственного запаха. В случае изготовления из металла, все части, в том числе болты и гайки, нужны из нержавейки.

В барабане стиральной машинки все лишние, большие отверстия глушатся с помощью резиновой прокладки, стянутой металлической пластинкой. Если потребуется, в барабане дополнительно пробиваются тонкие отверстия, диаметром 1 мм.

Из деревянных реек собрать такой узел несложно. Количество материала будет зависеть от потребности в объёме:

Необходимый объём бочонка для обработки урожая с собственного огорода получится из 20 деревянных плашек высотой от 40 до 50 см, шириной 50-60 мм, толщиной от 20 мм.
Потребуются 3 металлические ленты шириной 2-3 см и толщиной 1 мм для крепления дощечек. Из них получатся стягивающие обручи.
Для фиксации дощечек берутся 60 шурупов и 3 пары болт – гайка из нержавейки.

Из инструментов потребуются:

отвёртка или шуруповёрт;
наждачная бумага;
ножовка по металлу или дереву.

В результате получится негерметичный бочонок без дна. Рассмотрим по шагам:

Все деревянные планки ножовкой ровняются по высоте и обрабатываются наждачной бумагой, чтобы убрать заусенцы, шероховатости и отшлифовать.
Две металлические ленты кладутся параллельно между собой на расстоянии по 5 см от верха и низа получаемого узла и третья посередине.
Плашки раскладываются поперёк лент с зазором 10-12 мм между собой.
Шурупами дощечки крепятся к лентам.
Полученная конструкция сворачивается, а ленты скрепляются на концах болтами.

Будет лучше, если яблочную массу положить в мешки из сетчатой ткани. Либо берутся отрезы ткани, и плоды заворачиваются в них, как в конверт. Весь жмых останется в ткани, а в чистый сок стечёт в приготовленную посуду. Ткань выступает как дополнительный фильтр.

Дренажная решётка

В таком агрегате обязательны дренажные прокладки, они помогают распределить нагрузку пресса и лучше отжать сок. Обычно они изготавливаются из дерева:

Берётся либо достаточно широкая и толстая доска, либо из нескольких плашек, в 2-3 слоя с поперечной укладкой.
Плашки стягиваются шурупами или гвоздями. Соединение шурупами надёжнее.
В полученной прокладке сверлятся отверстия для стекания сока. Такая дренажная конструкция делается с учётом возможного большого давления на неё.
В резервуар укладываются тканевые мешки с резаными яблоками или яблочной массой, иногда яблоки кладут целыми. Если это резаные или целые яблоки, то рекомендуется укладывать один слой мешок с плодами, второй слой, дренажную решётку и так далее.

Если в мешке тёртая масса, то можно класть в один слой 2-3 мешка, в зависимости от того, как мелко натёрты плоды.

Измельчитель

В случае, если пресс мощный и яблоки небольшие и не сильно жёсткие, то можно их давить целиком. Если жёсткие и крупные и пресс средний по мощности, то надо нарезать плоды или перетереть.

Как вариант используется шнековый механизм для измельчения или делается сразу шнековый пресс.

Каким производителям стоит довериться

Если вы собрались купить достаточно мощный пресс для переработки урожая в своем саду, обратите внимание на отечественных производителей. И дело не столько в патриотизме, сколько в практичности

Изделия китайского производства имеют, как правило, некачественную сталь. Она может оставлять странный привкус, вступая в реакцию с кислотами в соке.

Самым популярным производителем в этом сегменте является «Фермер» из Миасса Челябинской области. Эта компания производит оборудование для переработки сельскохозяйственной продукции из качественных материалов с использованием новейших технологий.

Лучшие модели домашних прессов

Модель	Характеристики	Дополнительная информация
Фермер СВР-01М	Производительность: 15 л в час. Управление: ручное. Материал: нержавеющая сталь.	Может использоваться для получения воска из сот и прессования домашних сыров.

~~Фермер СВР-01М~~

Модель	Характеристики	Дополнительная информация
Магарыч СПМ 15	Производительность: 15 л в час. Управление: ручное. Материал: нержавеющая сталь.	Подходит для отжима любых фруктов, а также для приготовления прессованного мяса и сыров.

~~пресс Магарыч СПМ 15~~

Модель	Характеристики	Дополнительная информация
Муромец П	Производительность: 30 л в час. Управление: пневмопривод. Материал: нержавеющая сталь.	Подходит для отжима сока из фруктов и овощей, изготовлен из высококачественной пищевой стали.

~~пресс Муромец П~~

Модель	Характеристики	Дополнительная информация
Добрый жар	Производительность: 100 л в час. Управление: гидравлика. Материал: нержавеющая сталь.	Подходит для больших объемов производства сока, имеет детали из пищевой стали, каучука и латуни. Эффективность – до 80%.

~~пресс Добрый жар~~

Как сделать соковыжималку для яблок своими руками

Самостоятельно собрать соковыжималку не составит особого труда из-за ее относительно простой конструкции. Тем не менее, чтобы правильно изготовить это устройство, необходимо изучить ее составляющие элементы и функциональные особенности.

Принцип работы устройств для отжима сока

Получение сока происходит в результате оказываемого давления на заложенное сырье – фрукты или ягоды. Этот процесс может быть одновременным или последовательным, так, к примеру, при использовании шнековых конструкций готовый продукт извлекается непосредственно во время измельчения сырья. Однако сборка таких моделей непроста и сопровождается значительными затратами. В отличие от них центробежные устройства вначале выполняют измельчение в центрифуге и только потом пропускают плоды через пресс.

пневматические;
механические;
гидравлические;
электрогидравлические.

Чаще всего в домашних условиях собирают аппарат механического типа, что обусловлено его самой простой сборкой. В этой конструкции в рабочем процессе на сырье оказывает давление поршень, приводимый в действие простым винтовым механизмом.

Плоды помещают в перфорированный резервуар, где в результате сильного давления они пускают сок. Готовый напиток стекает в поддон сквозь пробитые в стенках емкости отверстия.

Конструктивные элементы

Вне зависимости от того, какой тип соковыжималки (центробежный или шнековый) планируется собрать, понадобятся следующие составляющие:

бункер для закладывания сырья;
механизм для измельчения и отжима;
фильтр для очистки сока;
резервуар для сбора выжимки.

Дальнейшая сложность конструкции обусловлена техническими возможностями агрегата.

Самый оптимальный вариант – это измельчение вручную с последующей обработкой винтовым прессом. В более сложных моделях присутствует измельчитель с механическим приводом.

Для изготовления шнековой соковыжималки, одновременно выполняющей измельчение и отжим, потребуется больше финансовых и временных затрат.

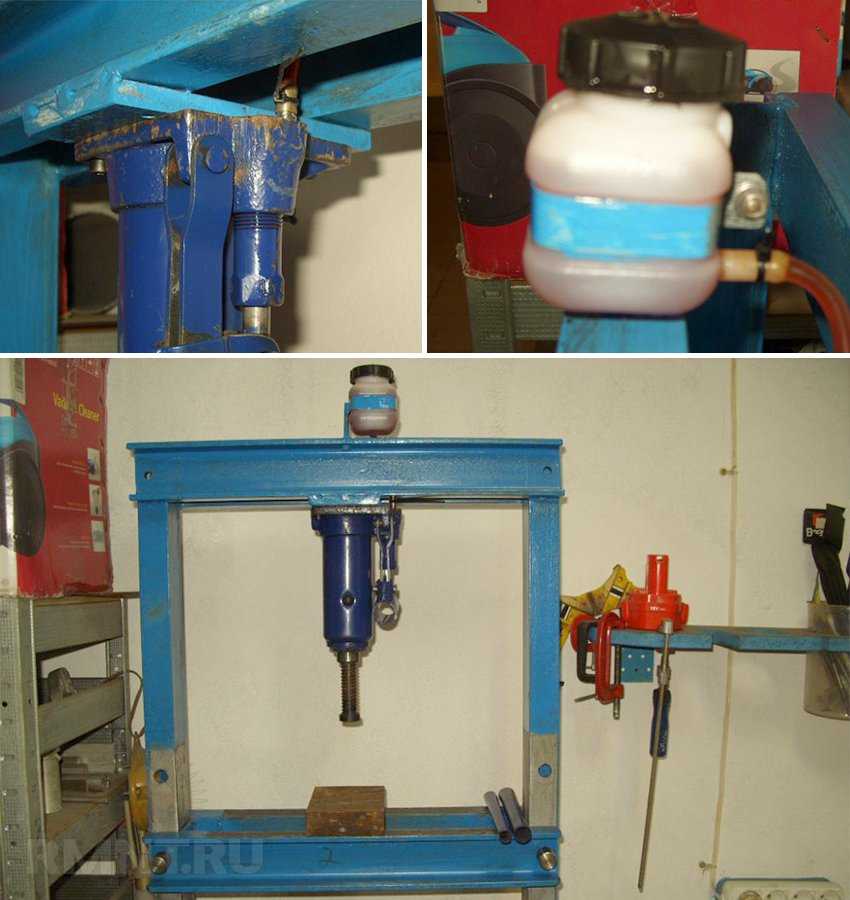

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

габариты домкрата;
величину рабочего хода штока основного инструмента;
толщину мобильного стола;
высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

установив вверху рамы винтовой привод.
Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
создав съемный перемещаемый мобильный стол.
При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
используя сменные подкладки.
Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Какие материалы потребуются

Чтобы самостоятельно сделать стандартный пресс не требуется специальных навыков и чертежей. Отмерять, отпилить рейку, забить гвоздь или завинтить гайку при желании сможет каждый. Необязательно владеть сварочным аппаратом, любую конструкцию можно воспроизвести в деревянном исполнении с помощью обычных садовых инструментов.

Самодельный деревянный пресс для яблок

Для изготовления домашнего пресса из инструментов потребуются ножовка по дереву и металлу (или болгарка), сварочный аппарат, отвертки, плоскогубцы, молоток. Что касается материалов, то в ход идут в основном следующие:

металлический швеллер;
деревянные бруски, рейки, доски;
саморезы, болты и гайки;
бак или бочка, стальной лист из нержавеющей стали;
верстачный винт и гайка, вентиль, резьбовой стержень или домкрат – в зависимости от выбранной конструкции;
прочная ткань с хорошими дренажными свойствами для мешочков под яблоки: бязь, хлопок, джутовая мешковина, лен.

Деревянные элементы лучше выполнять из дуба, березы или бука, поскольку материалы из биологически активных пород деревьев (ель, сосна) могут изменить вкус сока.Из ДСП дренажные решетки не делать ни в коем случае: в продукт будет попадать мелкая пыль, пропитанная фенолформальдегидным клеем.

Пресс для отжима сока: виды, устройство и как сделать своими руками

Владельцам садов, виноградников и ягодных плантаций хорошо знакома проблема переработки урожая. Эффективный способ ее решения — холодный отжим сока. Этот процесс позволяет надолго сберечь витаминную ценность фруктов и ягод без строительства объемного хранилища. Главный механизм дачного «консервного цеха» — пресс для выжимания сока. Он помогает быстро и без потерь переработать сотни килограммов поспевшего урожая.

О существующих разновидностях, принципах работы и стоимости оборудования для получения сока мы поговорим в этой статье. Для домашних мастеров будет полезна информация об особенностях самостоятельного изготовления мощной «соковыжималки».

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

лист нержавеющей стали;
швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
труба диаметром 16 мм;
штанга, на поверхность которой нанесена резьба;
гайка;
доска толщиной 30 мм;
сварочный аппарат;
болгарка и электрическая дрель;
молоток;
ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Сгибание заготовки в цилиндр

После того как перфорированная корзина и кожух соковыжималки будут готовы, можно приступать к изготовлению станины. Ориентируясь на чертежи или рисунки своей самоделки, необходимо нарезать из швеллера или квадратной трубы куски требуемого размера, из которых сваривается рамная конструкция. Для того чтобы обеспечить устойчивость полученной конструкции, к ее нижней части привариваются ножки, также сделанные из швеллера или металлической трубы квадратного сечения.

Нижняя часть рамы из профильной трубы

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

Верхняя часть рамы с гайкой для винта

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Заключительные процедуры изготовления соковыжималки предложенной конструкции – приваривание рукоятки к винтовой штанге, посредством которой ее можно будет вращать, и установка корзины и защитного кожуха на накопительный поддон.

Пресс почти готов, остается лишь покрасить раму

Если мощность и эффективность обычного винтового пресса для отжима сока вас не устраивает, то можно самостоятельно изготовить соковыжималку, которая будет приводиться в действие обычным механическим или гидравлическим домкратом. Следует иметь в виду, что даже простейшие отжимные прессы, приводным устройством которых является домкрат, позволяют извлекать до 70% сока от общей массы загруженного в них сырья.

Как выбрать пресс для домашних нужд

Выбор этого механизма зависит от нескольких факторов: какое сырьё вы планируете использовать, и в каких количества вам необходимо производить соки. Если вам нужно всего лишь отжать сок для подачи на стол, нет никакой необходимости в мощном и габаритном механизме.

Для бытовых целей гораздо проще использовать электрические соковыжималки, которые одновременно измельчают сырьё и извлекают из него влагу

Как выбрать пресс для винограда и ягод

Для работы с виноградом лучше всего подходят механизмы, рассчитанные на 10-20 литров. Для небольшого дачного участка достаточно будет обычного винтового механизма, потому что больших усилий для отжима ягод не требуется.

С прессом процесс изготовления домашних вин значительно ускорится

Выбор пресса для яблок

Яблоки просто так не закладывают в давилку. Предварительно, их обязательно нужно измельчить, иначе вы потеряете много сырья. Для этой цели используют специальные измельчители. Лучше всего с яблоками справляется гидравлический пресс. Для собственного участка хватить ручной гидравлики на 15-30 л.

Из полученного сока можно приготовить сидр или использовать его для домашней перегонки в кальвадос
