Чертежи кухонных шкафов с размерами для изготовления

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

Измерить основные параметры помещения, учитывать не стандартные размеры.
Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

Длина и ширина помещения.
Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Выбор материала

Таблица №3. Наиболее распространенные материалы для изготовления шкафов.

Вид	Описание
Натуральная древесина	Это наиболее экологичный и дорогостоящий вариант изготовления мебели. Шкафы такого типа отличаются прочностью, долговечностью, при этом имеют внушительный вес. Кроме того, изделия из дерева обладают необычным декоративным видом, они имеют неповторимую фактуру. Рекомендуются выбирать наиболее прочные варианты древесины – дуб, сосну. При этом следует учитывать, что такой материал деформируется при воздействии высоких температур и влажности. К тому же, он подвергается воздействию вредителей.
МДФ	Такой материал представляет собой смесь древесной стружки, различных волокон со смолой. Основным преимуществом материала считают доступную стоимость. Благодаря правильной обработке, плиты МДФ отличаются прочностью, их довольно легко обрабатывать. Кроме того, они не деформируются со временем, имеют очень мелкую текстуру, которая не выделяется. Еще одним очевидным плюсом является большой размер плит.
Фанера	Это довольно крепкий материал, который подходит для создания каркаса шкафа. При этом рекомендуется использовать для таких целей только многослойные варианты фанеры. Как и натуральная древесина, подобный материал может деформироваться в результате воздействия влаги.
Гипсокартон	Этот материал часто используют для обшивки каркаса угловых шкафов. Он отличается легкостью, благодаря чему монтаж не покажется сложным даже новичку. Кроме того, некоторые виды гипсокартона имеют хорошую устойчивость к влажности, температурным перепадам.

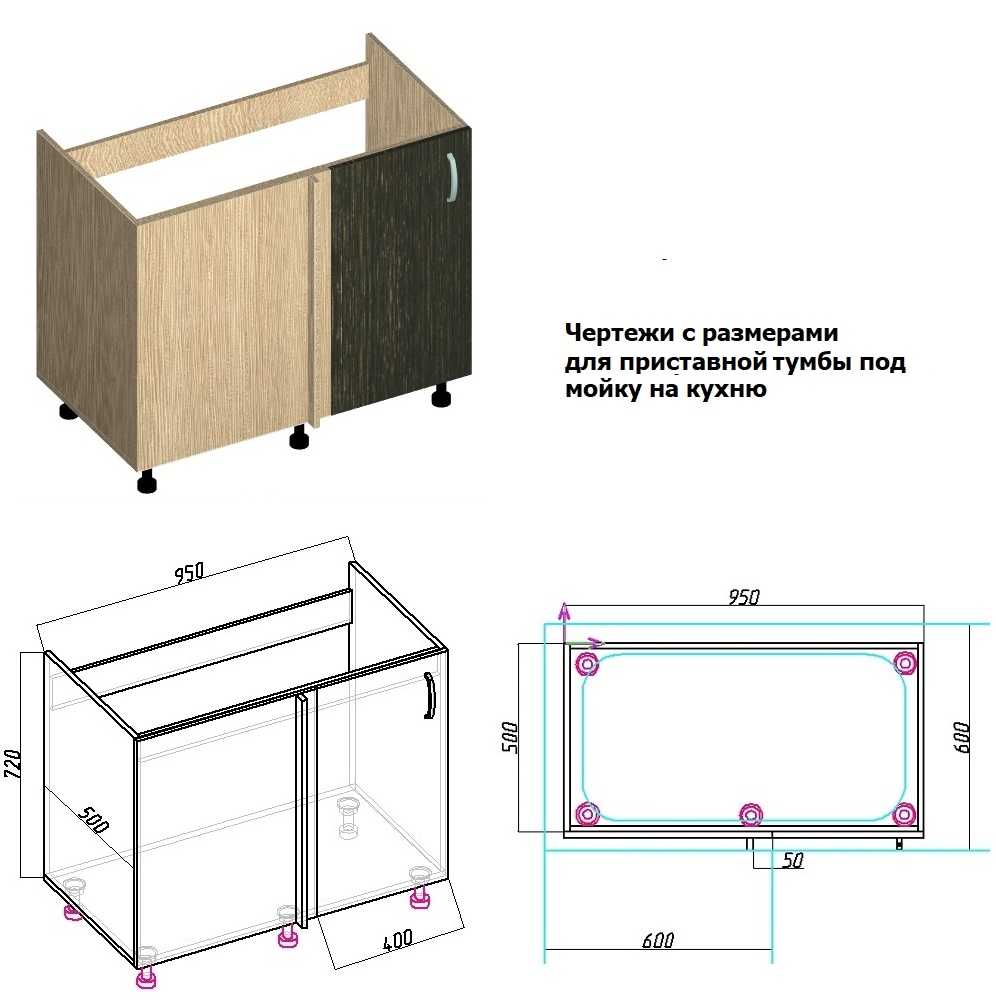

Чертежи приставной угловой мойки для кухни

Чаще всего в качестве углового модуля используют приставную тумбу. Глухая фальш-панель служит примыкающей стенкой к продолжению ряда столов-тумб с другой стороны.

Подобный модуль ценится за свою компактность. На чертеже видно, что габаритные размеры приставной тумбы-мойки в стандартном исполнении составляют порядка 1000х600 мм (с учетом свеса столешницы). Если примыкающая столешница заужается, например до 450 мм, то размеры угловой мойки будут 850х600 — вполне достаточно для вреза обычной мойки.

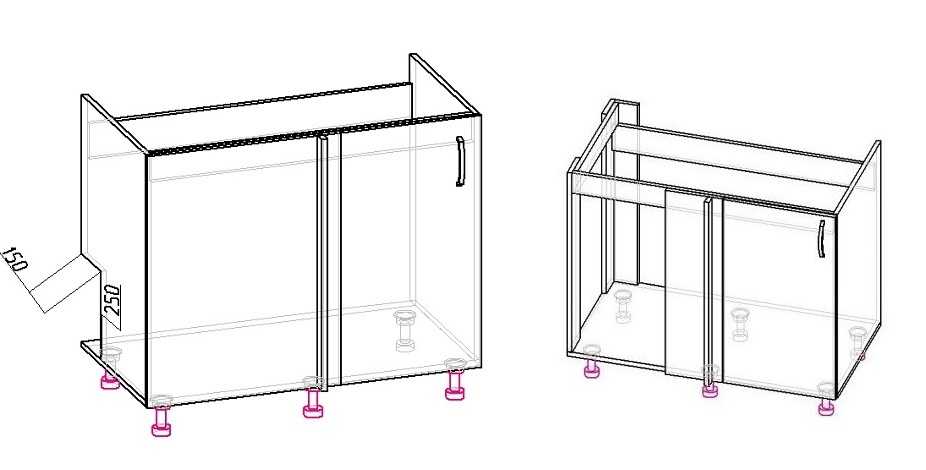

Чертежи угловых моек для кухни приставного типа могут изменяться, в зависимости от подвода коммуникаций. Если труба слива и подачи воды «заходят» слишком глубоко на внутреннюю боковину стола-мойки, то ее делают составной из планок.

Также фальш-панель может быть не во всю глубину модуля. Например, когда сбоку планируется поставить посудомойку или стиральную машину, есть резон сделать ее также в виде планки, чтобы оставить «щель» для прокидывания шлангов к бытовой технике.

Этап 5. Собираем остальные элементы кухонного гарнитура

После того, как угловая тумба будет собрана и установлена, можно будет сделать и остальные элементы, используя заранее выполненные чертежи. Последовательность действий в данном случае такова:

Для сборки основного короба и боковых тумб отсортировываются нужные детали и в них намечаются места под крепежи.

Панели скрепляются между собой, устанавливаются ножки и рельсы для выдвижных систем. Чтобы сделать легкой сборку элементов с выдвижными направляющими, нужно вначале собрать три стенки ящика, вставить в дно ДВП, а после этого закрепить фасад через эксцентриковую стяжку – так, чтобы втулка в боковой стенке захватывала шляпку шурупа с фасадной панели. Ролики на направляющих должны находиться сзади – это обязательно предусматривает чертеж. Уже собранный ящик помещают в шкаф, вставляя его туда под небольшим углом.

Советы:

Деревянные дюбели, использующиеся в качестве крепежа в несквозных отверстиях, рекомендуется сажать на клей;
Стыки стенок ящиков можно обработать силиконом, чтобы ДСП не разбухало и не крошилось от влаги.

Кромкование можно заказать у специализирующихся компаний вместе с распилом, а можно сделать самому. К видимым торцам ДСП приклейте кромку подходящего цвета, проглаживая ее утюгом в режиме глажки шелка, то есть на 2ке. Излишки кромки по краям обрежьте канцелярским ножом.

Размечают плиту столешницы и обрезают ее. Стыки обязательно обрабатывают герметиком, а торцы – закрывают прочной металлической планкой.

Навесные шкафы можно закреплять с помощью монтажной планки – одна ее часть закрепляется на стене, а вторая – с задней стенки шкафа. Однако чертежи могут предусматривать и привычные петли.

Затем нужно установить фасады.

Осталось врезать мойку и встроить технику в ниши.

Завершающий этап сборки – это установка декоративных заглушек для крепежей и пластикового плинтуса, скрывающего зазор между стеной и столешницей.

Поддержите проект – поделитесь материалом со своими друзьями в соцсетях:

Фурнитура угловых шкафов

Этот вид мебели имеет более сложное устройство, поэтому требования к фурнитуре здесь несколько отличаются от стандартных:

Петли для распашных дверей должны быть зеркальными.
Сушка подбирается специальной трапециевидной формы.
Выдвижные механизмы ящиков также имеют оригинальную конструкцию.

В таком шкафу можно хранить технику, утварь и принадлежности.

Поворотный механизм карусели подбирается особенно внимательно. К нему предъявляться особые требования по сборке и надежности, так как это движущийся механизм с большой нагрузкой.

Карусель при этом может быть двух типов:

Дверца соединена с полками, которые выдвигаются при ее повороте.
Дверца установлена отдельно классическим способом. Полки находятся внутри и могут поворачиваться, что дает к ним максимальный доступ.

В выдвижном шкафу можно хранить столовые приборы

Грамотное использование углового шкафа позволяет не только сэкономить место, но и сделать кухню наиболее удобной для готовки.

Выбор осветительных приборов

Освещение прорабатывают в трех направлениях одновременно:

Потолок (центральное). В маленьких кухнях одна, а в больших две люстры, расположенные над зонами комнаты;
Рабочая поверхность (локальное). Здесь речь идет о подсветке над плитой, мойкой и столом, за которым готовят;
По периметру комнаты (дополнительное интерьерное). Используется исключительно «для красоты», чтобы подчеркнуть достоинства оформления. Обычно применяются точечные светильники.

Все осветительные приборы на кухне должны быть невосприимчивыми к повешенной влажности и перепадам температуры. Приобретайте специальные герметичные лампочки и качественно изолируйте проводку при проведении ремонтных работ, чтобы избежать замыкания.

Этапы изготовления углового кухонного шкафа

Используя для изготовления кухонной мебели ЛДСП, знайте, что проделать качественный распил в домашних условиях крайне тяжело. Первая причина — ручной электроинструмент скалывает ламинат. Вторая — вибрация от устройства помешает проведению ровного разреза. Поэтому целесообразно заказать выполнение заготовок в каком-то мебельном цехе. Вместе с тем можно попросить о торцевании деталей шкафа.

Когда все детали будут готовы, можно приступать к сборке изделия.

Начинать нужно с основной тумбы. Сперва вставляйте в подготовленные отверстия шканты с целью черновой сборки конструкции. Проверьте, чтобы все элементы стояли ровно. После этого на места шкантов установите конфирматы. Если у шкафчика есть ножки, сейчас самое время их прикрутить.

Схема и порядок сборки углового приставного стола.

Далее на периферии шкафчика установите с помощью саморезов крестовидные крепления для дверок. Закрепите рельсы выдвижных ящиков (если предусмотрено) на боковых стенках.

После сборки каркаса прибейте ДВП на задней стороне. Если вы конструируете подвесной шкафчик, установите на задней стенке элементы крепежа.

Основная тумба готова, приступаем к сборке ящиков. Стяните с помощью шурупов стенки ящиков. Затем в дно этих стенок выставляются подготовленные фрагменты ДВП. С помощью стяжек-эксцентриков зафиксируйте фасады ящиков. После этого можно установить на нижних углах направляющие для выдвижных ящиков.

На данном этапе можно установить конструкцию в углу кухни. Если вы выбрали модульную конфигурацию шкафа, о его части нужно скрепить с помощью мебельной межсекционной стяжкой. 4-х креплений будет вполне достаточно.

Если в вашем шкафчике планируется установка раковины, в столешнице требуется сделать соответствующее отверстие. Как только сделаете это, установите и закрепите раковину. Обработайте с помощью герметика границу мойки и столешницы.

В конце вам осталось лишь закрепить при помощи саморезов столешницу и повесить дверки на установленные в начале сборки крестовидные пластины.

https://kuhnyamoya.ru/youtu.be/A9oj4VqtZpM

Ваш самодельный угловой шкаф на кухню готов!

Преимущества конструкции

К положительным аспектам, которые отличают угловой навесной шкаф для кухни, относятся:

увеличение полезной площади помещения за счет грамотного размещения мебели. Установка выполняется в тех местах, где сложно поставить другие варианты;
высокая вместительность и функциональность. На первый взгляд может показаться, что угловые напольные шкафчики не так велики, однако, внутри них можно установить разнообразные полки и обустроить отсеки для организованного хранения продуктов и посуды;
возможность выбора оптимальных размеров, так как напольные шкафы разнообразны по своим габаритам. Практически каждый человек способен понять, как собрать удобные шкафы на кухню, придав им нужные параметры;
разнообразие методов, которые могут быть использованы для декорирования лицевых панелей. При желании кухонный напольный шкаф можно украсить стеклянными вставками или узорами. Это придаст готовому изделию большую привлекательность. Впрочем, кухни Леруа Мерлен и так эстетично смотрятся, и не требуют дополнений;
возможность комбинирования с другими предметами на кухне.

Самостоятельное изготовление

Снятие мерок

Измерить основные параметры помещения, учитывать не стандартные размеры.
Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

Длина и ширина помещения.
Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Кухонный шкаф с раздвижной дверью

Удобный кухонный шкаф с отъезжающей дверцей. Он привлекателен тем, что посуду и привлекательные предметы можно поставить на одну сторону, и такие вещи, как коробки с продуктами, консервы и овощи, можно сложить на другую сторону. Дверь скользит на роликах, поэтому легко сдвигается, никому не мешает и обе стороны шкафа одинаково доступны. Конструкция для этого проекта была удивительно проста. В основном это просто большая полка с простой дверью на колесиках, прикрепленной к передней части.Размеры кухонного шкафа, представленного в этом проекте 230 см в высоту, 185 см в ширину и 34 см глубина. Это, конечно, солидная конструкция, поэтому, прежде чем делать, убедитесь, что шкаф будет входить в ваши дверные проемы.Как сделать такой шкаф на кухню, или кладовку, смотрите на пошаговых фото.

Источник фото www.ana-white.com/2018/04/free_plans/barn-door-cabinet-or-pantry

Навесной раздвижной шкаф

Не секрет, что мир полон любителей кофе, поэтому этот проект понравится многим! Если вам нужен интересный способ хранения всех кофейных принадлежностей, то этот кофе-бар будет прекрасным дополнением к вашей кухне.

Как делать этот раздвижной шкафчик на кухню, можно прочитать на сайте автора проекта, там вы найдете список всех необходимых инструментов и поэтапную инструкцию. Ниже смотрите пошаговые фото.

Источник фото www.ryobitools.com/nation/projects/barn-door-coffee-bar_10043

Этапы изготовления разных видов конструкции

Начинающему мастеру стоит ознакомиться с информацией, как своими руками сделать шкаф из ЛДСП. Это самый удобный, простой вариант изготовления, способный дать вполне профессиональный результат

Важно определиться с тем, какой шкаф смастерить — корпусный или встроенный. Это конструкции, предназначенные для выполнения одинаковых задач, но имеющие разные способы сборки. Преимущество корпусного шкафа состоит в том, что он может быть переставлен к другой стене при необходимости

Встроенные конструкции заполняют ниши или всю часть комнаты целиком, от одной стены до другой. Они стационарны, не допускают перестановки в иное место

Преимущество корпусного шкафа состоит в том, что он может быть переставлен к другой стене при необходимости. Встроенные конструкции заполняют ниши или всю часть комнаты целиком, от одной стены до другой. Они стационарны, не допускают перестановки в иное место.

Корпусный

Порядок создания корпусного шкафа из подручных материалов:

Выполняют подготовительные работы. По данным сборочного чертежа нарезают заготовки под боковые стенки, верхнюю и нижнюю крышку, полки, двери. Никакие отклонения от размеров, указанных на схеме, не допускаются.
Оклеивают торцы кромкой при помощи утюга. Устанавливают нагрев примерно на 2/3 от максимума, после чего аккуратно приглаживают кромку к поверхности. После остывания острым ножом подрезают выступающие свесы, мелкой наждачной бумагой деликатно шлифуют углы.
По сборочной схеме размечают поверхность деталей, делают отверстия под ручки, петли, полкодержатели, стяжки, другую фурнитуру. Рекомендуется изготовить шаблон, дающий точное положение центра отверстия. Его надо предварительно проверить на каком-нибудь куске ДСП, чтобы не испортить заготовки.
Производят сборку внешних стенок, полок и прочих элементов шкафа (без дверей). Затем его кладут на пол фронтальной плоскостью вниз, устанавливают опоры, заднюю стенку из ДВП. Это ответственный этап, требующий высокой точности. Надо тщательно проверять диагонали, чтобы не перекосить корпус.
Ставят шкаф на место, навешивают двери.
Устанавливают ручки шкафа, добавляют элементы декора, прочие вспомогательные детали.

Процесс сборки шкафа своими руками из фанеры или МДФ практически аналогичен изложенному. Добавляется лишь отделка или облицовка плоскостей декоративным материалом.

Выполнить подготовительные работы: сделать необходимые замеры и чертеж

Нарезать заготовки в соответствии с имеющимися размерами

С помощью утюга оклеить торцы кромкой

Сделать необходимую разметку и собрать внешние стенки и полки

Установить заднюю стенкуПоставить шкаф на место и навесить двери

Установить ручки и добавить элементы декора

Встроенный

Сборка встроенного шкафа начинается с тщательных измерений ниши, комнаты или участка стены

Важно определить расстояние между стенами на нескольких уровнях, так как плоскости далеко не всегда параллельны или вертикальны. Если есть отклонения, надо записать расстояние в самой нижней и самой верхней точках. После этого составляют схему шкафа-купе

Особенность такой мебели состоит в отсутствии боковых стенок, в качестве которых выступают стены комнаты. Пошаговая инструкция по изготовлению:

После этого составляют схему шкафа-купе. Особенность такой мебели состоит в отсутствии боковых стенок, в качестве которых выступают стены комнаты. Пошаговая инструкция по изготовлению:

Размечают стены под полки. При помощи перфоратора делают гнезда под дюбели и крепят опоры или полкодержатели. Вертикальную внутреннюю панель соединяют с полками, затем фиксируют на стене уголками

Важно постоянно контролировать вертикаль, перпендикулярность панели к плоскости стены. Устанавливают верхние горизонтальные полки

К стене крепят уголками, соединяют с вертикальной панелью саморезами

Обязательно нужно контролировать горизонталь с помощью строительного уровня. Подобным образом крепят все остальные детали. Необходимо постоянно сверяться со схемой, чтобы не перепутать элементы конструкции. На поверхность пола и потолка устанавливают направляющие для раздвижных дверей. Если плоскости не параллельны, сначала делают опорные площадки. Их положение корректируют для достижения полной параллельности. Устанавливаю двери, ручки, зеркала, прочие элементы фурнитуры.

Разметить стены под полки и закрепить полкодержатели

Установить полки, контролируя горизонталь с помощью строительного уровня

Установить направляющие для раздвижных дверей

Установить двери, зеркала и прочие элементы фурнитуры

Изготовление кухни — чертежи, планы

Первым пунктом в изготовлении чертежей кухонной мебели будут точные замеры помещения. Зная длину стен, мы можем легко посчитать размеры шкафов. Высота стен окончательно ограничит габариты нашей мебели. После этого мы можем подобрать подходящие для нас размеры. Можно воспользоваться стандартными параметрами и принять их за основу. 850 мм – высота кухонных напольных шкафов со столешницей, ширина может быть взята в зависимости от ваших потребностей, от 300 мм до 800 мм. Глубина ящика может быть в разбеге 400—500 мм. Если ставить выезжающие полочки, то лучше использовать минимальные размеры, так мы сможем сэкономить место. А вот максимальные величины можно принять, если мы проектируем распашные дверцы. По стандарту шкаф под мойку мы берём размером 800 мм. Но если размеры кухни маловаты, вы можете урезать его до 600 мм. Навесные шкафы по ширине проще подобрать такие же, как и напольные. Но в моде сейчас урезать шкафы до глубины в 300 мм. Высота обычно 715 мм. Стандартное расстояние между напольными и навесными ящиками – 650 мм. Но если учесть, что пользоваться шкафами будет чаще всего хозяйка, то можно выбрать расстояние исходя из её роста.

Все стандартные размеры не являются жёстким требованием. Так как кухня делается под свои нужды и своими руками, тем самым вы можете отходить от стандартов, если вам будет так комфортнее

Однако и тут есть свои тонкости, к примеру обратите внимание на нестандартные размеры кухонных фасадов. Именно от них будет зависеть цена на всю мебельную гарнитуру

Также нужно не забыть и то, что помимо мебели будет установлена бытовая техника. Её размеры тоже нужно перенести на чертёж. После измерения всех составляющих кухни вы можете приступать к перенесению всего на бумагу или в компьютерную программу.

Как сделать угловой шкаф своими руками на примере чертежа

Рассмотрим типичную симметричную модель, с габаритными размерами 2100х900х900 мм. Дизайн углового шкафа руками будет выглядеть следующим образом.

Вдоль одной из сторон, ширина шкафа позволяет разместить полки, сделать их с учетом пространства, необходимого для подвешивания стержня — от 500 мм минимум. Ящики могут быть встроены в секцию вместе с полками. Единственный нюанс, который следует рассмотреть позже, это расположение петель спереди. Петля не должна «бить» ни по ящику, ни по полке!

Высота шкафа позволяет разместить два вешалки. Расстояние 900-1100 мм достаточно для коротких курток, рубашек, а подол длинной одежды можно просто «перекинуть» через нижнюю планку. В качестве альтернативы можно сделать полку сверху или снизу для головных уборов или обуви.

Как сделать чертеж?

При создании чертежей сначала необходимо указать внешние размеры изделия: размер коробки шкафа, его высоту и ширину. На чертежах также необходимо показать толщину всех деталей. Сначала вы рисуете саму строительную коробку, затем ее наполнение. Все диаграммы должны состоять из двух основных видов: сбоку и спереди. На эскизах обязательно указываются ширина секций, расстояние между полками, высота цоколя и размеры от начала детали до точки крепления.

Выбор места и разметка

Желательно заранее решить, где установить шкаф, так как сама постройка выполняется по существующим параметрам этого угла. Обычно он устанавливается в гостиной, но может быть предназначен для спальни или детской комнаты. Наполнение и размер зависят от количества вещей, которые будут храниться в шкафу.

После определения места установки начните разметку, которая позволяет определить, где будут расположены основные элементы шкафа. Так как изделие будет изготовлено из гипсокартона, необходимо будет прикрепить все элементы каркаса к стене, чтобы зоны крепления были обозначены. Их необходимо будет использовать в качестве руководства при креплении и создании рамы.

Подготовка и маркировка поверхности

Сборка конструкции

Когда все детали и инструменты будут готовы, можно начинать процесс сборки конструкции.

Столик №4. Сборка угловых деталей шкафа.

Описание иллюстрации

Меры	Необходимо еще раз убедиться в правильности размеров. Поэтому перед началом работ необходимо измерить стены.
Крепление на ноге	Далее установите ножки на нижнюю часть угловой конструкции. Они крепятся саморезами. Некоторые модели требуют специального цоколя на расстоянии 5-10 см от пола. В любом случае, двери не должны касаться пола, поэтому вам нужна опора.
Позиционирование поддержки	Нижнюю часть со стойкой следует поместить в угол. Он должен быть стабильным, поэтому он должен быть ровным. Для подъема и опускания ног можно использовать спиртовой уровень.
настенная установка	Монтаж стен конструкции. Зафиксируйте их с помощью специальных стяжек или металлических уголков. В большинстве случаев используется первый вариант, так как такие крепежи надежно фиксируют детали и остаются незаметными.
Фиксация нижнего сегмента	Присоединение следующего нижнего сегмента структуры. На него устанавливаются ножки, а затем он прикрепляется к основному корпусу. Для этого он должен быть установлен заподлицо с угловой конструкцией корпуса и выровнен с уровнем конструкции.
Установка боковых стен	Установка боковой стены. Он фиксируется на месте стыкового соединения нижних частей. Лучше установить его перед креплением нижних частей.
Соединительные элементы	Соедините базовые элементы с мебельными галстуками. Заранее просверлите для этого отверстия.
настенная установка	Установка следующей боковой стены. В этот момент необходимо установить верхнюю панель рамы. Это придаст ему больше стабильности. Иначе оно может выйти из-под контроля.
Крепление боковой стены	Закрепите боковую панель. Перед креплением мебельными стяжками положение должно быть отрегулировано до уровня.
Установка панели	Остальные панели конструкции устанавливаются в той же последовательности. Их количество будет зависеть от размера шкафа. Стоит отметить, что гораздо проще собрать шкаф в такие маленькие кусочки.
Завершение монтажа	Вы должны завершить сборку рамы, а затем проверить ее устойчивость.

Навесной шкафчик под телескопическую вытяжку (расчет деталей)

Детали:

Бок – 300 х 500 – 2 шт. Крыша, полка – 300 х 568 – 2 шт.

Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.

Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.

Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.

Внимание!

Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.

Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.

Как сделать угловые кухонные шкафы

Здесь представлен простой проект по переоборудованию кухни. Посмотрите чертежи, как сделать навесной и нижний угловые шкафы для кухни своими руками. Конструкция включает дверь в форме буквы «L». Двери не должны быть построены так же, как показано на фото — сделайте их в соответствии с вашими потребностями! Нижний шкаф опирается на регулируемые ножки. Список необходимых материалов есть на сайте автора.

Источник фото: designsbystudioc.com/how-to-build-corner-kitchen-cabinets/

Кухонный открытый шкаф с полками

Чтобы собрать такую конструкцию, надо все тщательно распланировать. В данном случае трудность заключалась в том, что в углу этой кухни находился воздухозаборник, как раз в месте, где планировалась верхняя часть кухонного шкафа. Поэтому было принято решение сделать каркас шкафа высотой, как высота потолка, чтобы воздуховод располагался внутри, но при этом сделать лицевую рамку той же высоты, что и соседние шкафы. Поскольку шкаф находится в углу, здесь использовали доски 1×3 на левом краю, чтобы привязать соседний шкаф под углом 90 градусов. Для этого вырезали отверстие в задней части шкафа для воздуховода и повесили конструкцию на место.Затем закрыли верх планкой и добавили такие же для всех остальных шкафов. Если у вас похожая ситуация, то можете использовать этот пример, чтобы сделать кухонный открытый шкаф с полками на своей кухне. Еще несколько советов. Просверлите отверстия для кармана, обращенные вперед по всем верхним, нижним и боковым краям для крепления лицевой рамы на последующих этапах. Фиксированные полки закрепите гвоздями, не делайте карманных отверстий, их будет видно снизу. Повесьте шкаф через верхнюю опору для шпилек в стенах.

Подробную инструкцию с перечнем материалов можно прочитать на сайте, а ниже смотрите пошаговые фото, с чертежами и схемами.

Источник фото www.ana-white.com/2014/04/plans/open-wall-cabinet-36-wide-x-30-tall

Открытая полка подвесного шкафа

Эта простая конструкция может выполнять не только практичную, но декоративную функцию. Открытая полка на подвесном кухонном шкафу придает кухне более гармоничный внешний вид и при этом, вы будете поражены тем, насколько легко делать открытые шкафы для стен на кухню!

Для этого вам потребуется одна доска 1×8 длиной 2,5 м, планка 1×2 длиной 120 см и фанера. Для крепления приготовьте клей и скобы.

Боковая панель должна соответствовать другим шкафам, включая лицевую и заднюю панель.
Только убедитесь, что собрали шкаф в правильной конфигурации. В данном случае он открыт слева.
Закрепите верхнюю и нижнюю полки сначала скобами или гвоздями, затем клеем.
Затем установите оставшиеся две полки.
Повесьте шкаф, прикрепив его к соседнему шкафу и шпилькам в стене. Если нет шпилек, используйте систему крепления гипсокартона.

Мастер класс, как сделать полку для подвесного шкафа на кухню смотрите ниже на пошаговых фото

Источник фото: www.ana-white.com/2014/04/plans/open-shelf-end-wall-cabinet
